BLE - UART PWM 功能

材料準備

• AmebaD [AMB21 / AMB22 / AMB23 / BW16] x 1

• RGB LED

• Android / iOS 智能手機

範例説明

介紹

在此範例中，手機應用程序用於通過BLE UART傳輸以控制PWM輸出並更改RGB LED的顏色。 有關BLE UART服務的詳細說明，請參考其他範例說明。

步驟

如下圖所示，將RGB LED連接到RTL8722開發板上，根據LED的類型（共陽極/共陰極），共用LED引腳可能需要連接到3.3V或GND。

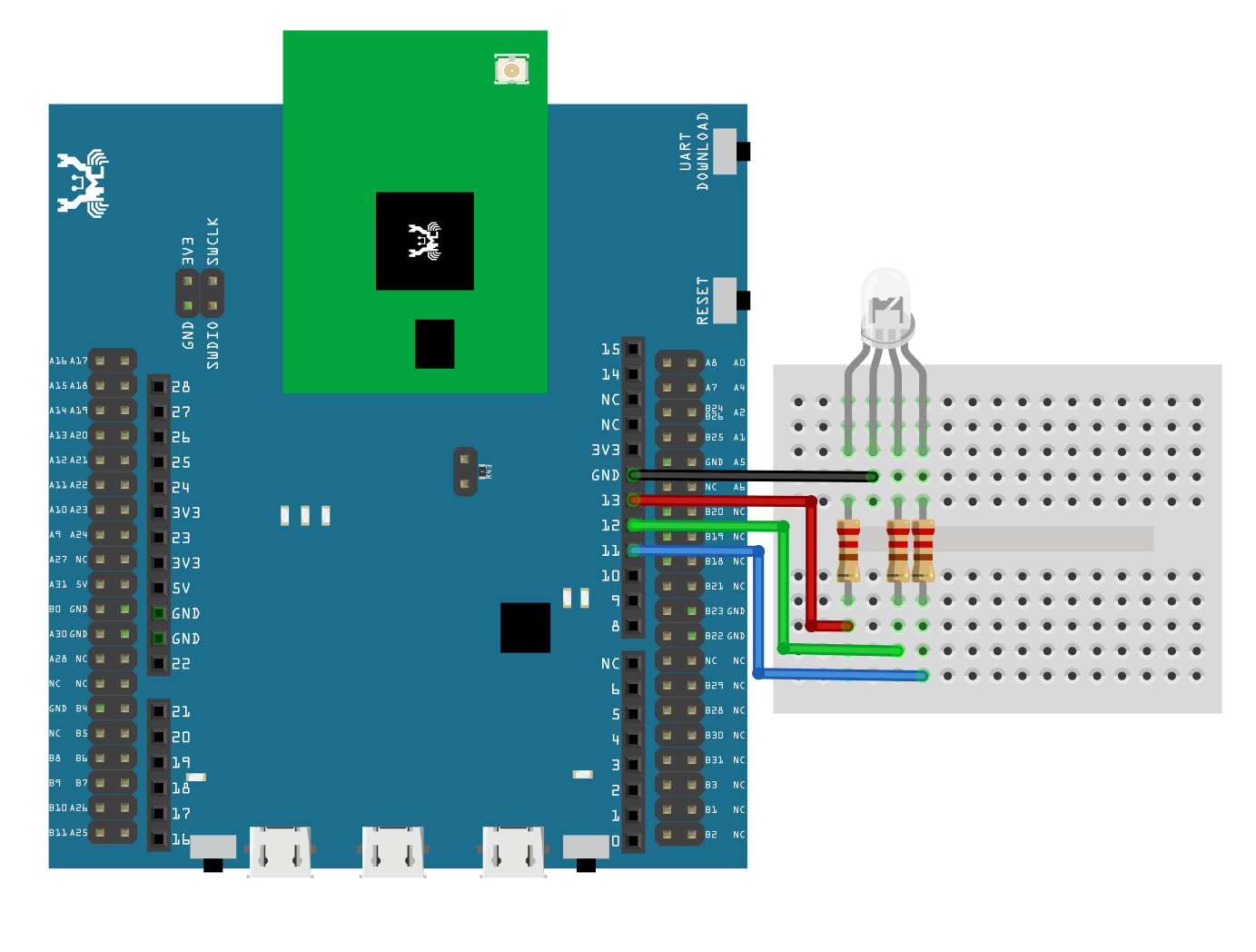

AMB21 /AMB22:

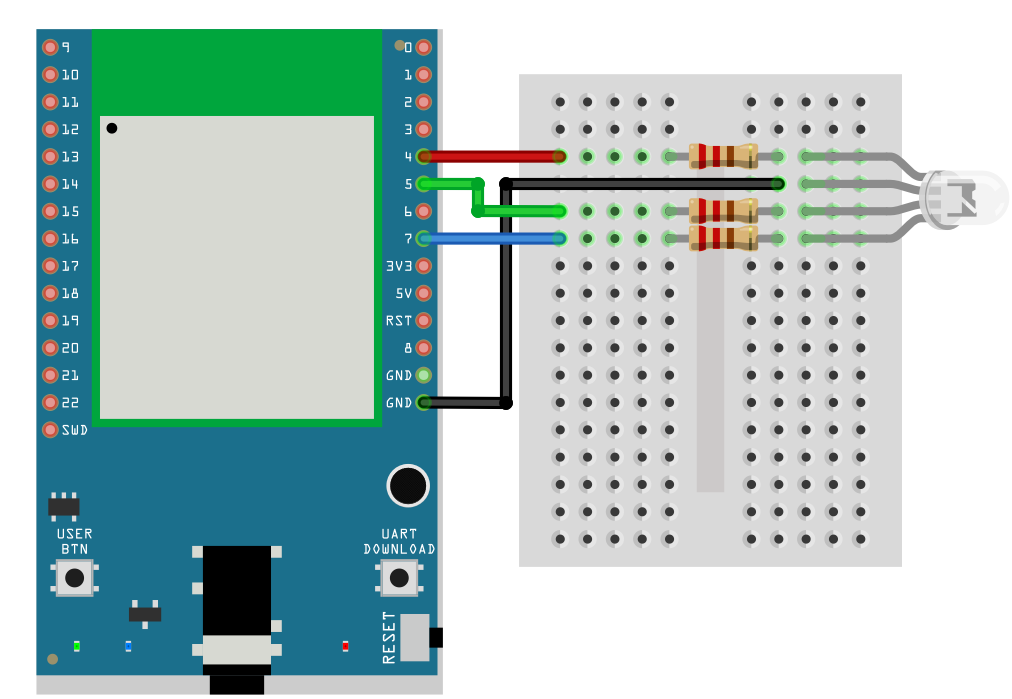

AMB23:

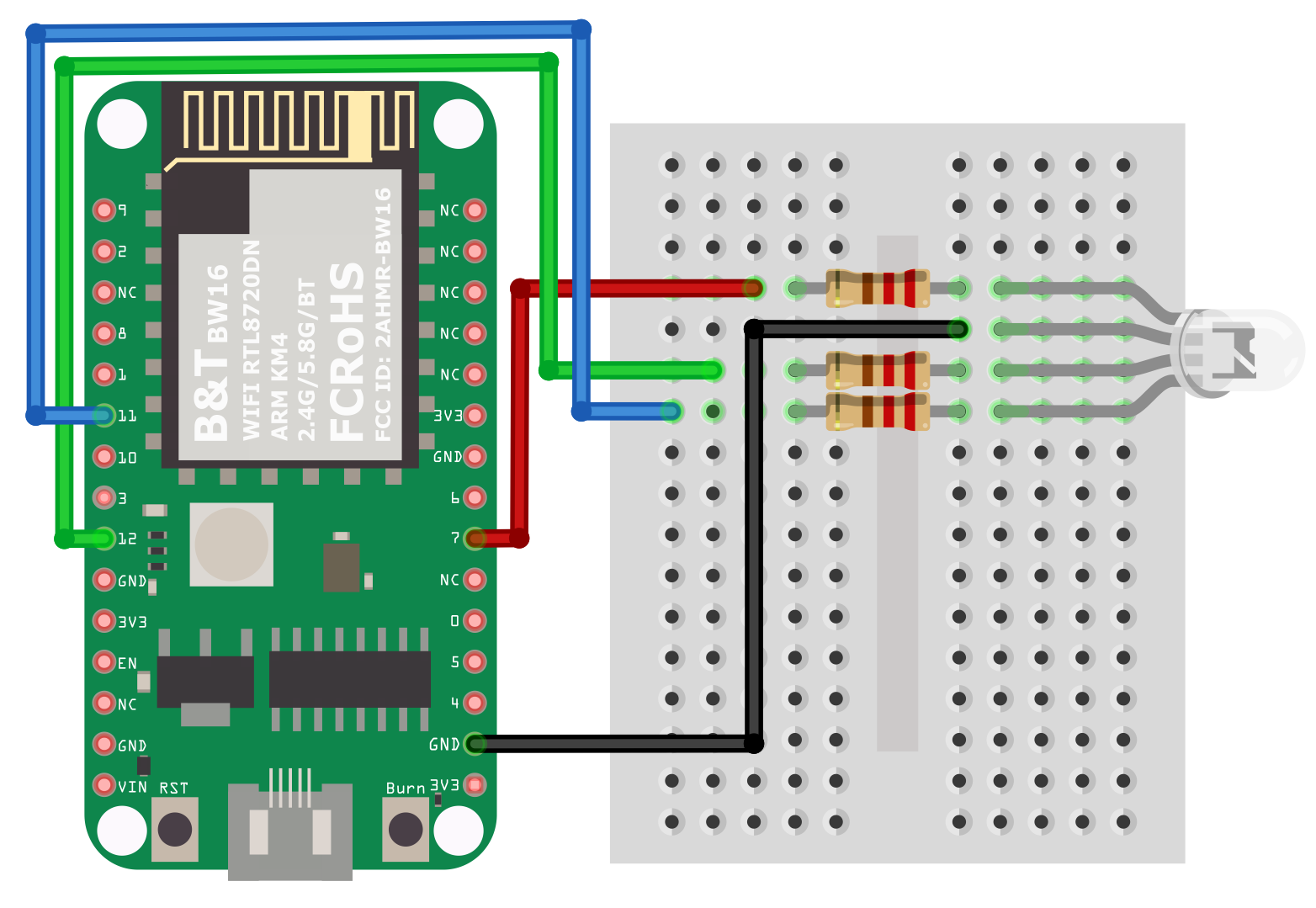

BW16:

確保您的智能手機上已安裝所需的應用程序，該應用程序可從以下位置獲得：

– Google Play Store:

https://play.google.com/store/apps/details?id=com.adafruit.bluefruit.le.connect

– Apple App Store:

https://apps.apple.com/us/app/bluefruit-connect/id830125974

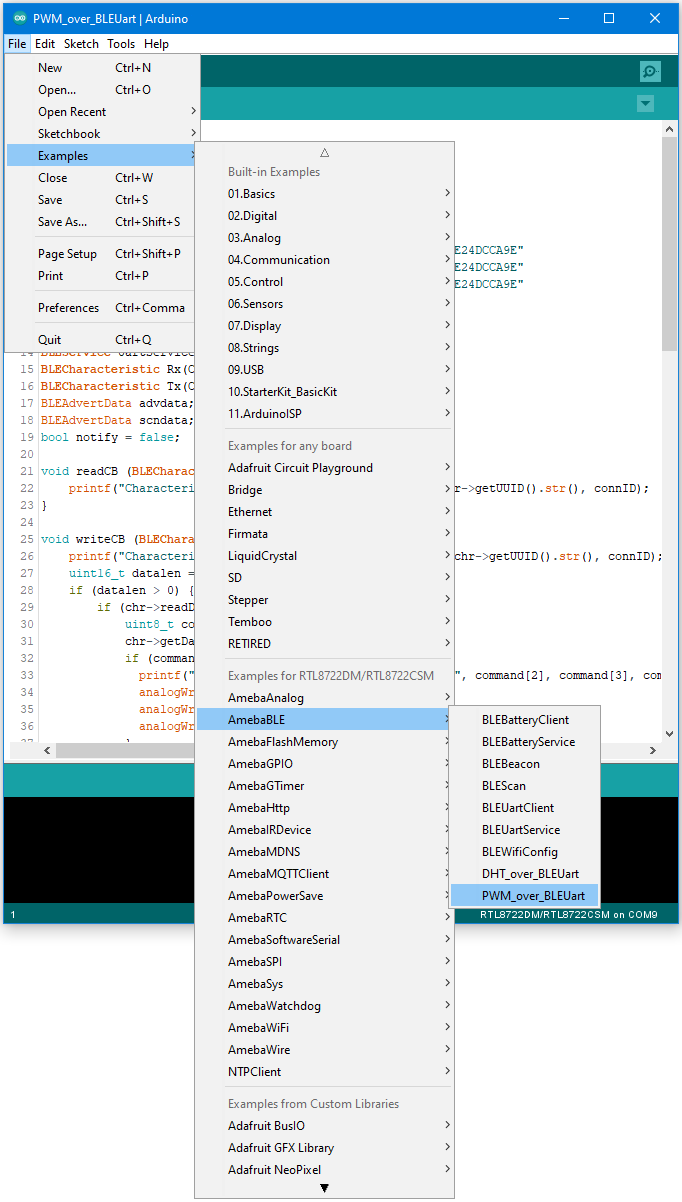

打開範例， “Files” -> “Examples” -> “AmebaBLE” -> “PWM_over_BLEUart”.

上傳代碼並在上傳完成後按Ameba上的重置按鈕。

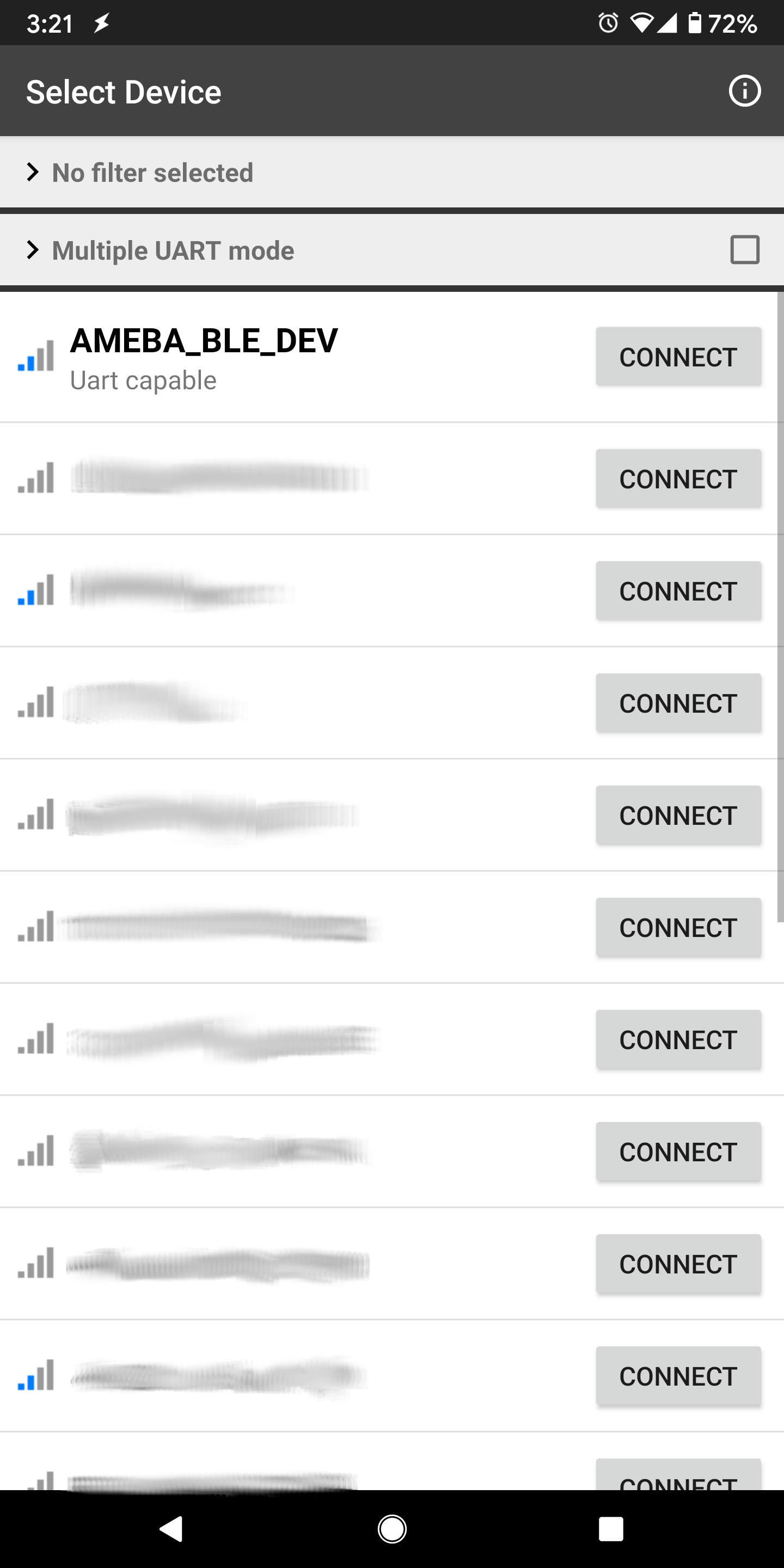

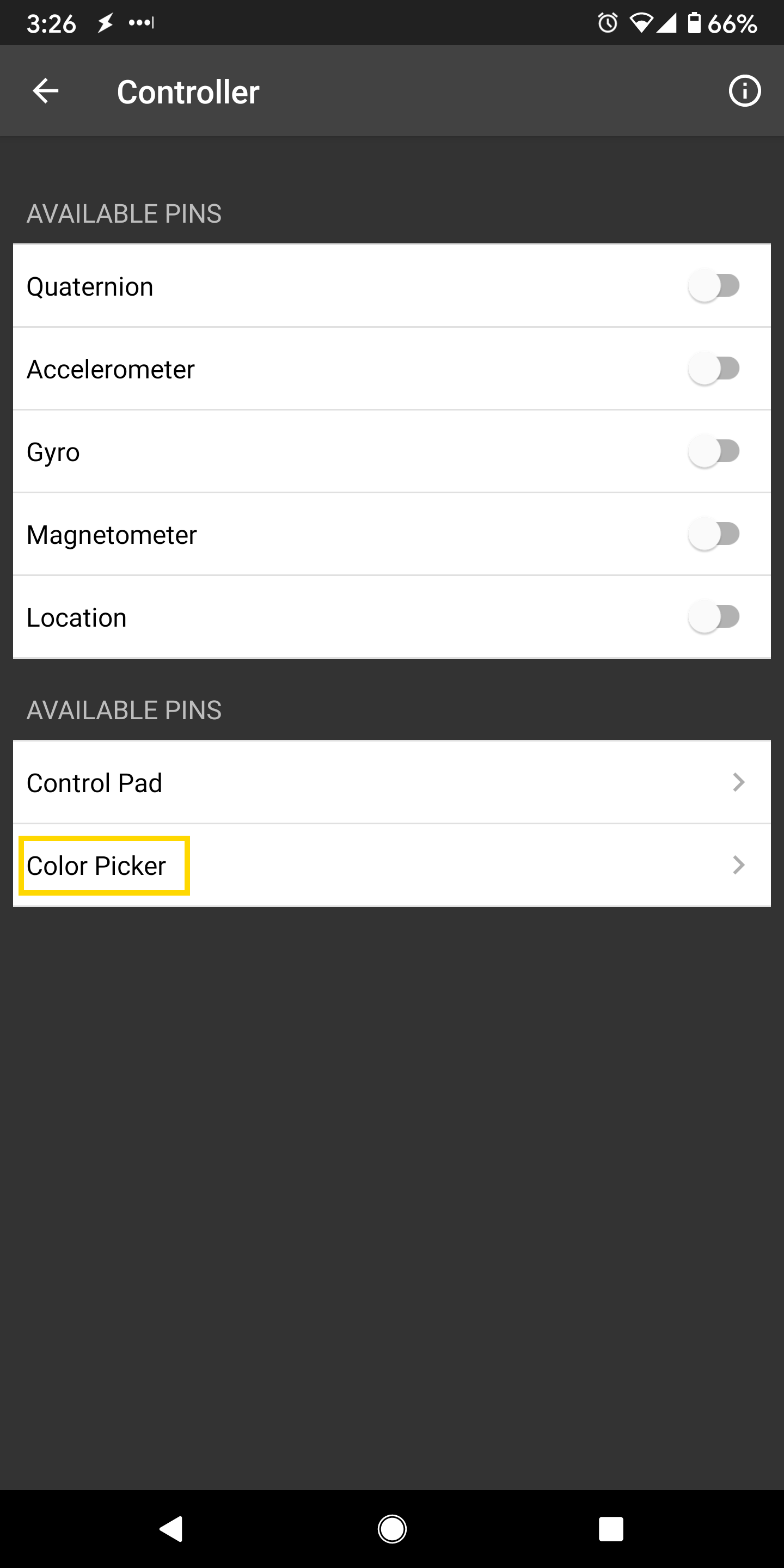

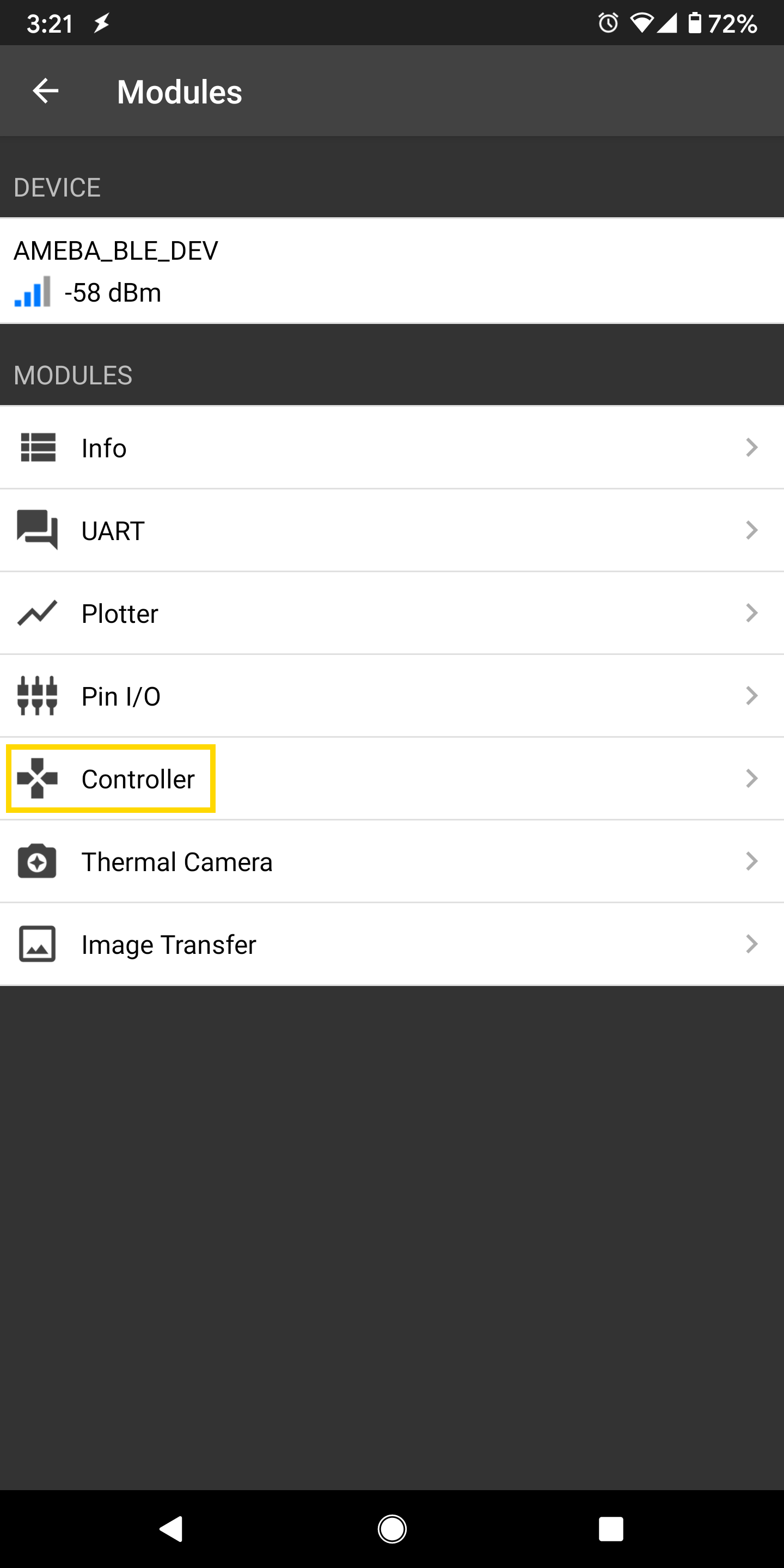

在手機上打開應用程序，掃描並連接至顯示為“AMEBA_BLE_DEV”的面板，然後在應用程序中選擇控制器->顏色選擇器功能。

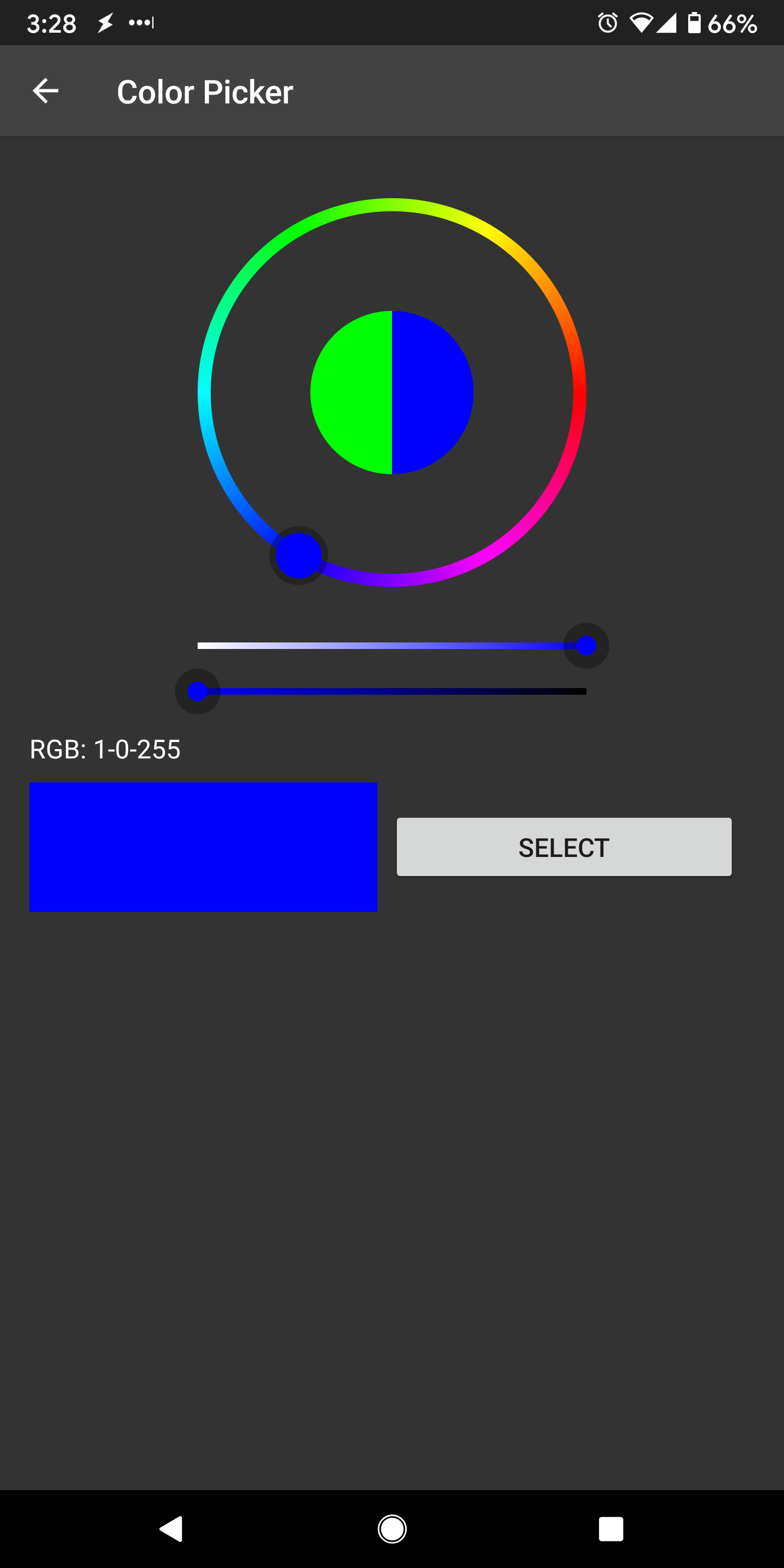

使用顏色選擇輪，飽和度和亮度滑塊，選擇所需的顏色，然後單擊“選擇”將RGB值發送到開發板。您應該看到RGB LED變為相對應的顏色。

程式碼説明

RGB值以三個連續的字節發送，並以“!C”字符為前綴。 “！” 用於指示以下數據是命令，“C”字符用於指示該數據是RGB值。 首先在回調函數中檢查收到的UART消息是否為“！C”，否則將其視為常規消息並打印到串行終端。
