BLE - UART DHT 功能

材料準備

  • AmebaD [AMB21 / AMB22 / AMB23 / BW16] x 1

  • DHT11 or DHT22 or DHT21

  • Android / iOS 智能手機

範例説明

介紹

在此範例中，從DHT溫度和濕度傳感器獲得的數據通過BLE UART服務傳輸到手機。有關使用DHT傳感器和BLE UART服務的詳細說明，請參閱其他範例。

步驟

如下圖，將DHT傳感器連接到Ameba板上。

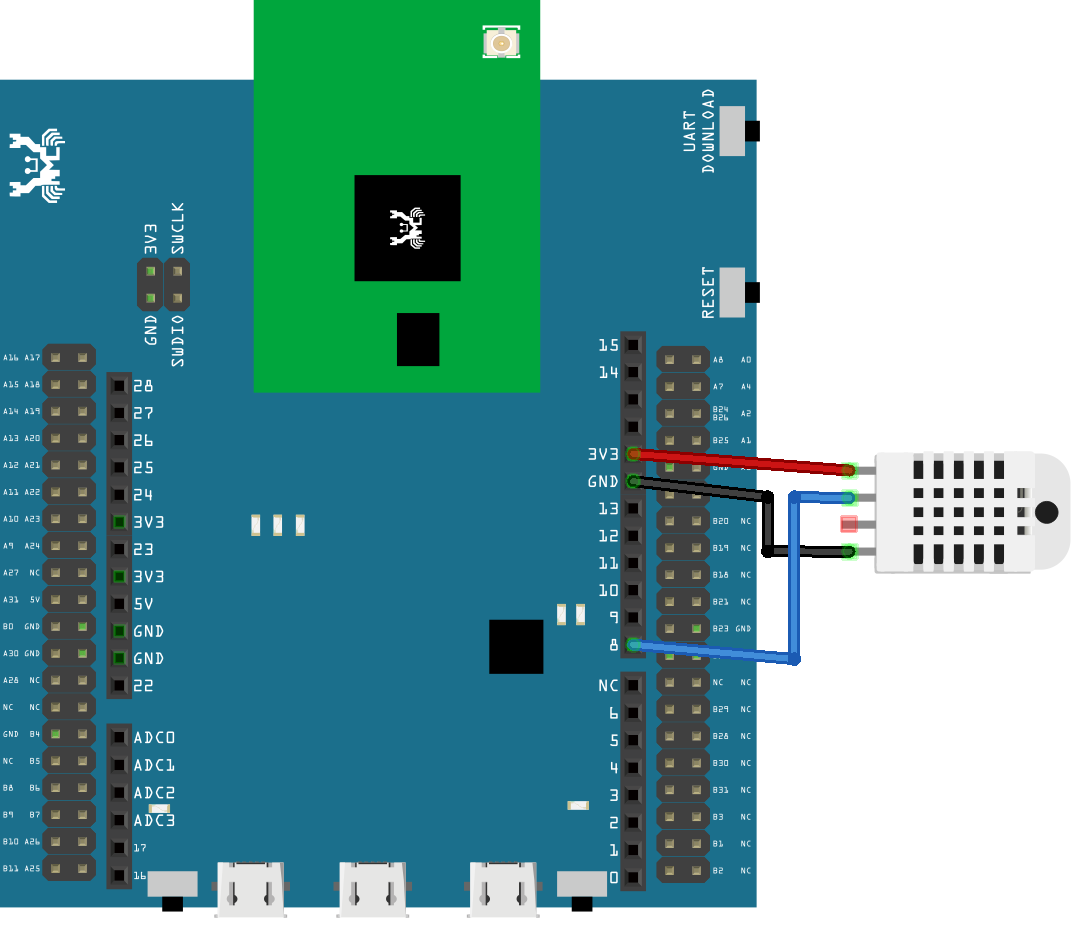

AMB21 / AMB22:

1

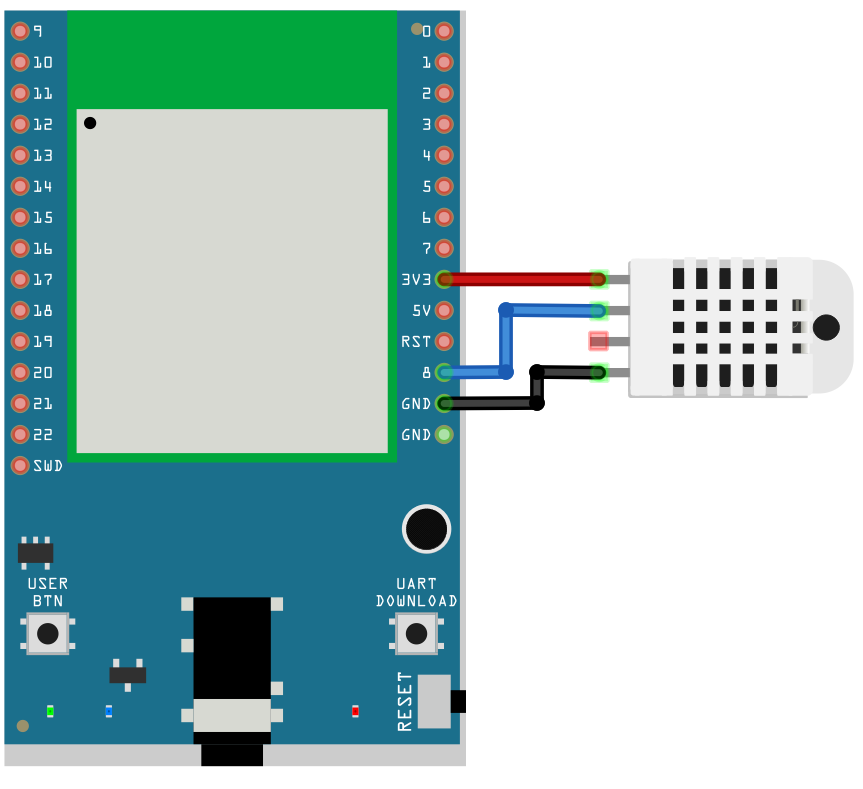

AMB23:

1-1

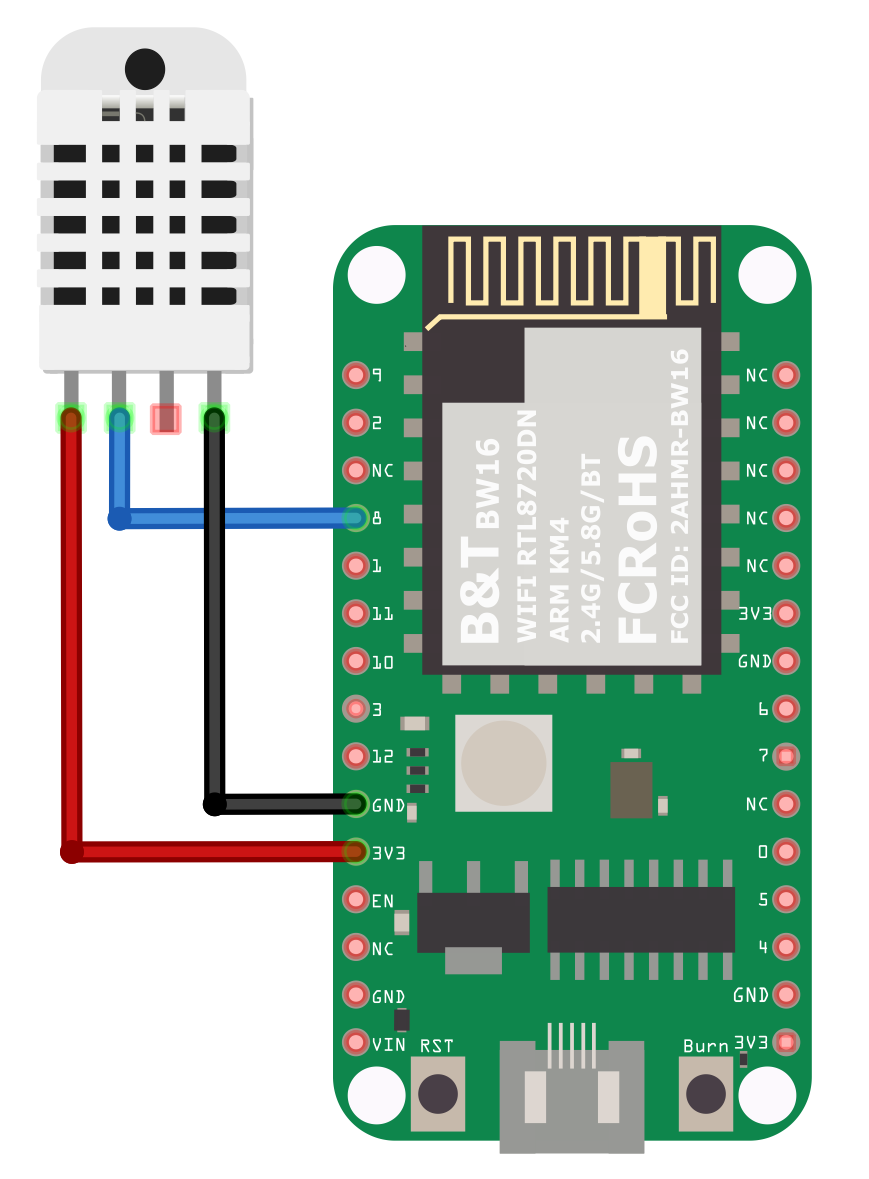

BW16:

1-2

確保您的手機上已安裝兼容的BLE UART應用程序，該應用程序可在以下位置獲得：
- Google Play Store:
https://play.google.com/store/apps/details?id=com.adafruit.bluefruit.le.connecta>https://play.google.com/store/apps/details?id=de.kai_morich.serial_bluetooth_terminal
- Apple App Store:
https://apps.apple.com/us/app/bluefruit-connect/id830125974

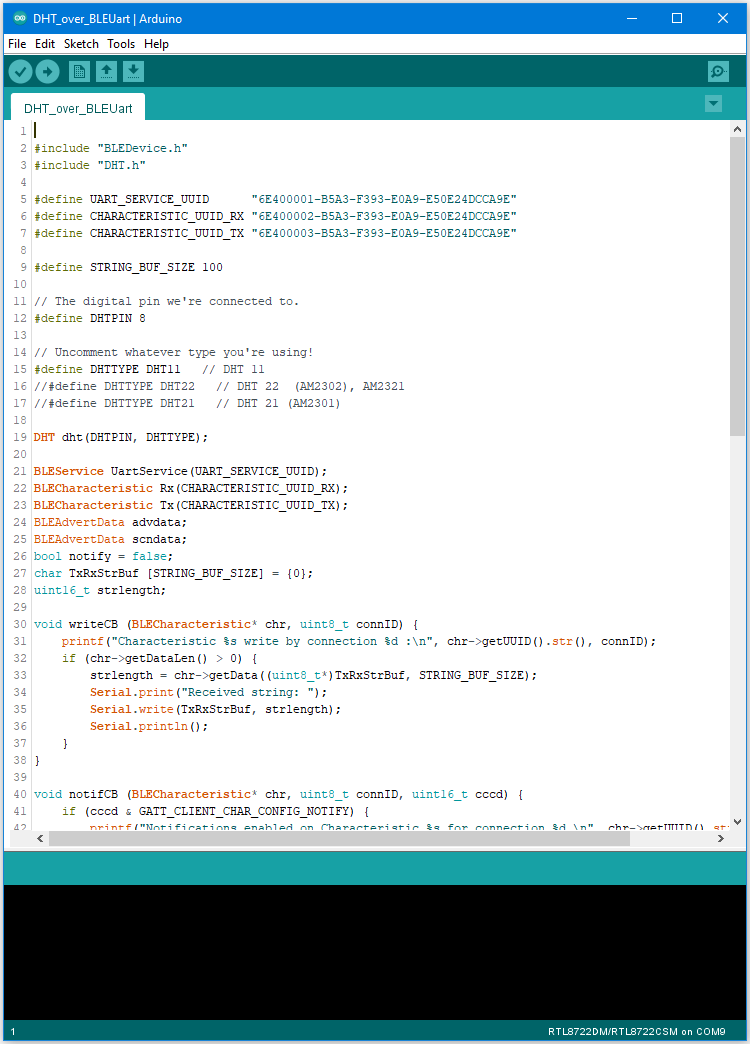

打開範例, “Files” -> “Examples” -> “AmebaBLE” -> “DHT_over_BLEUart”.

2

上傳代碼並在上傳完成後按Ameba上的重置按鈕。

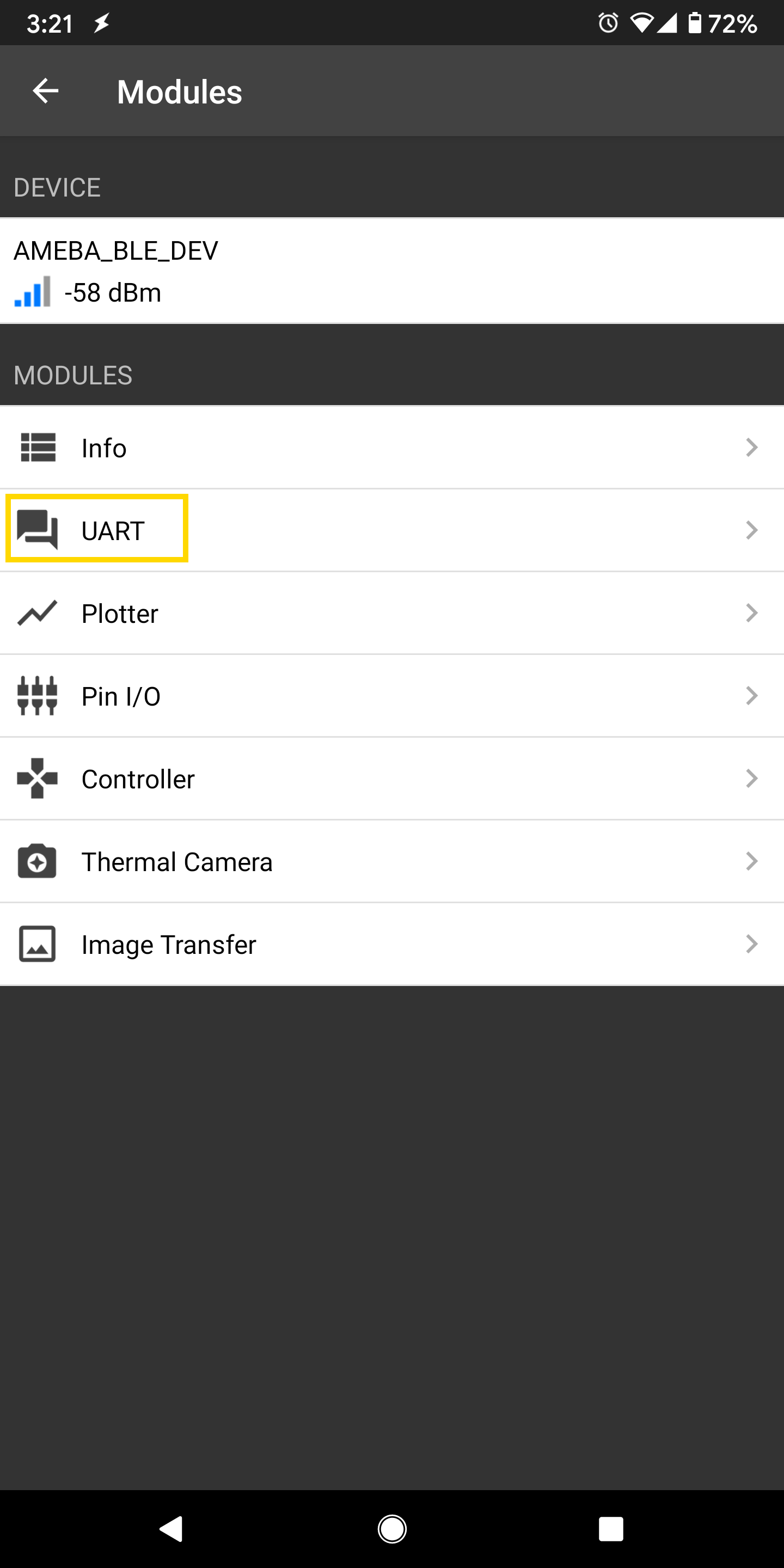

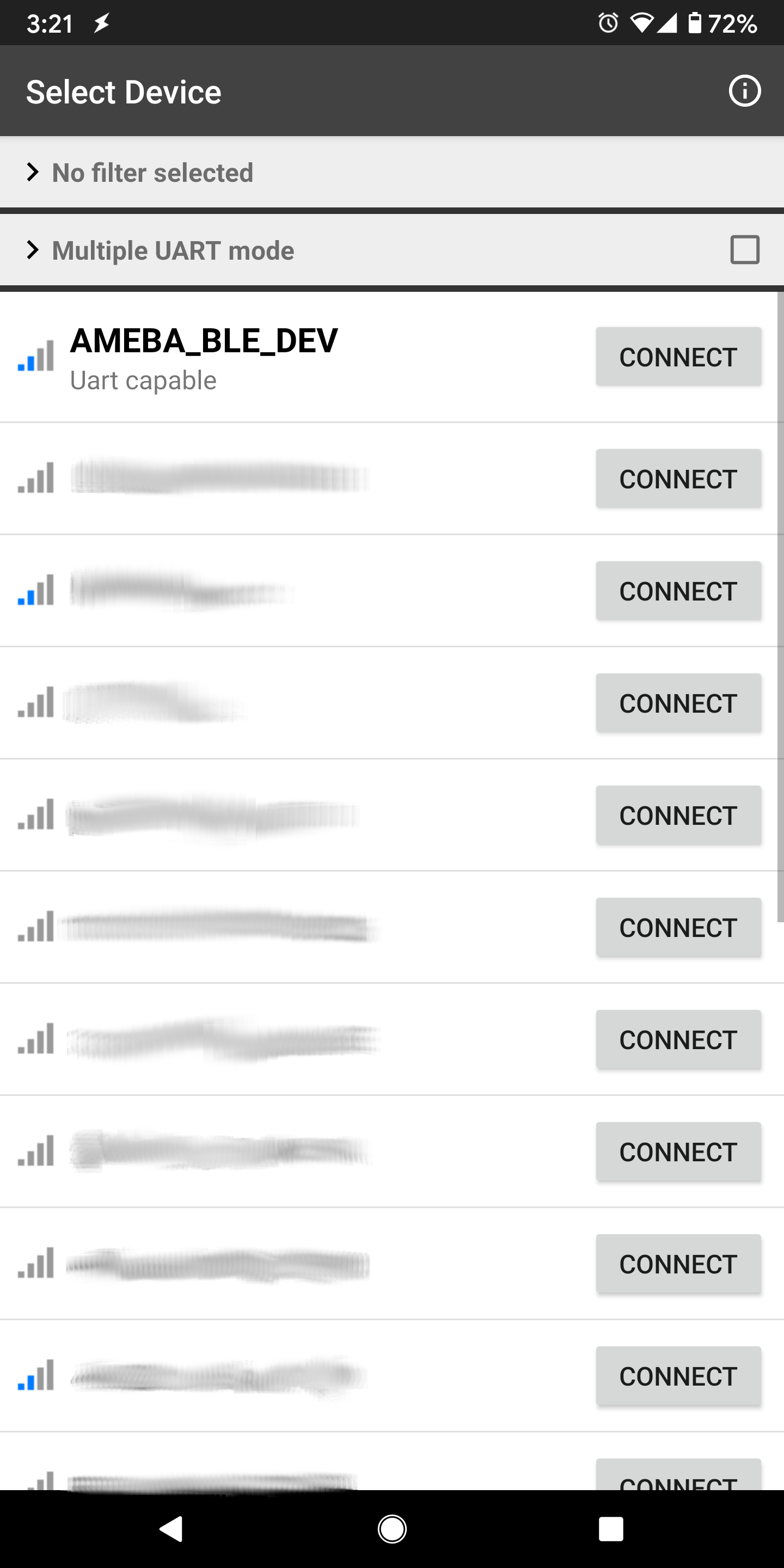

在手機上打開應用程序，掃描並連接到顯示為“AMEBA_BLE_DEV”的Ameba開發板，然後在應用程序中選擇UART功能。
3
4

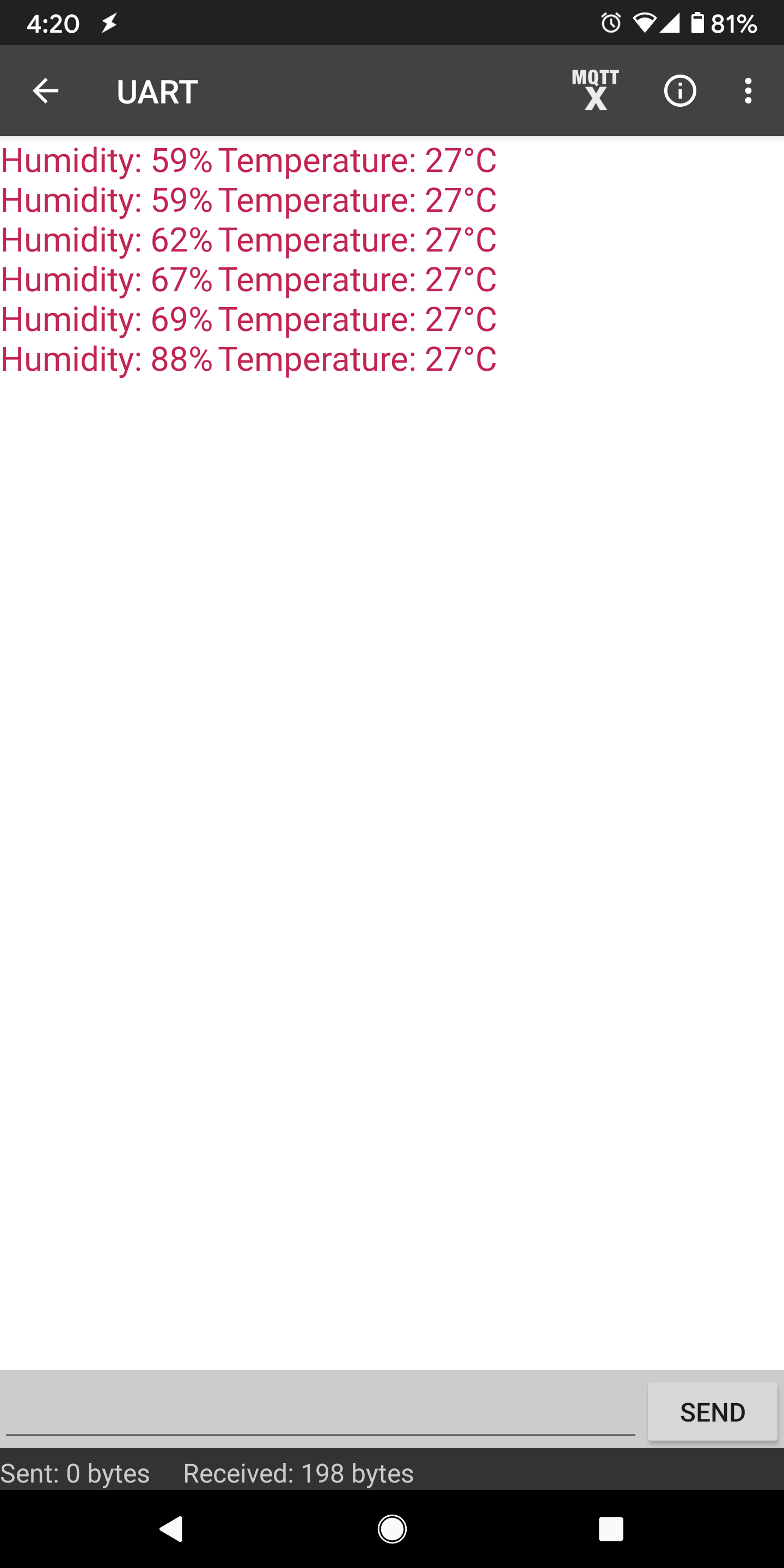

啟動UART功能後，應每5秒鐘收到包含所測溫度和濕度的通知。
5
