WS2812B - Patterns 范例
材料準備
AmebaD [ AMB21 / AMB22 / AMB23 / BW16 ] x1
WS2812B LED 燈條 / LED 環 / LED 棒 / LED 板 x1
範例
介紹
在此範例中，我們將使用 AmebaD 開發板來控制 WS2812B RGB LED，使用 SPI 創建 LED 所需的波形。
WS2812B_Patterns 範例允許您創建具有多種不同顏色的不同燈光圖案。
步驟
首先，將 WS2812B 連接到 Ameba 開發板，如下圖所示。

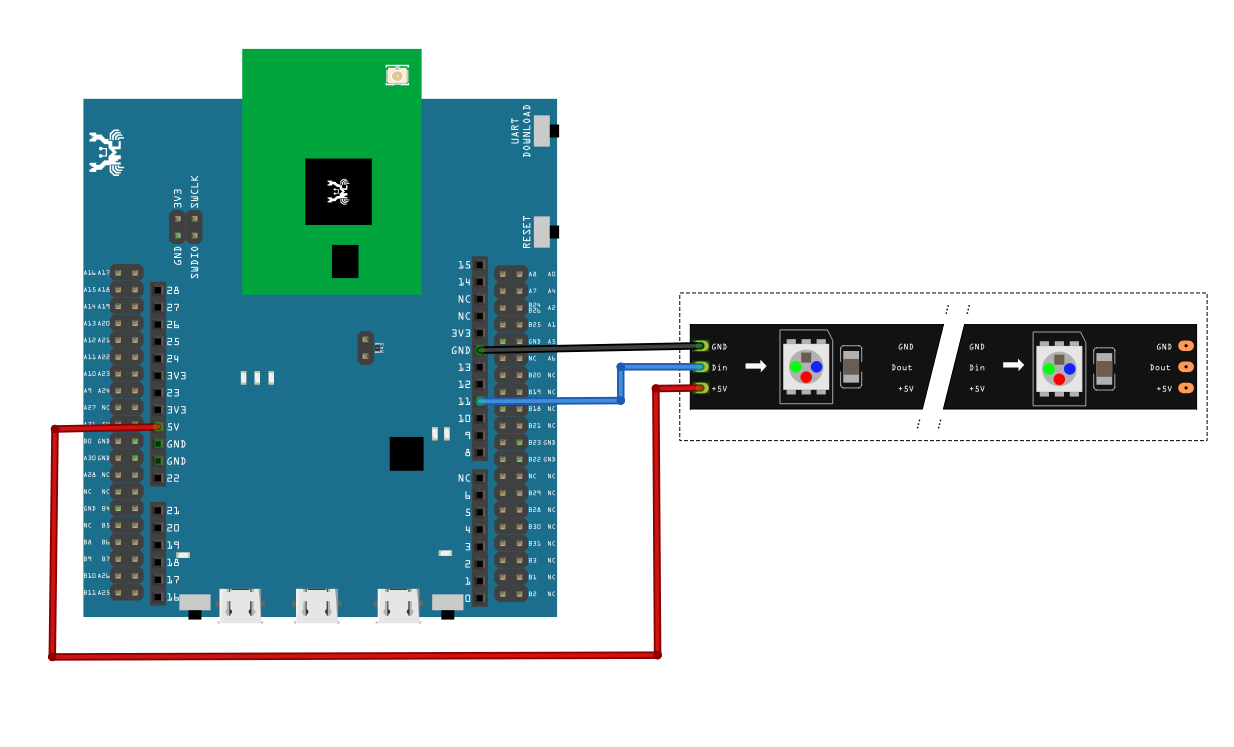

AMB21/AMB22 接線圖:

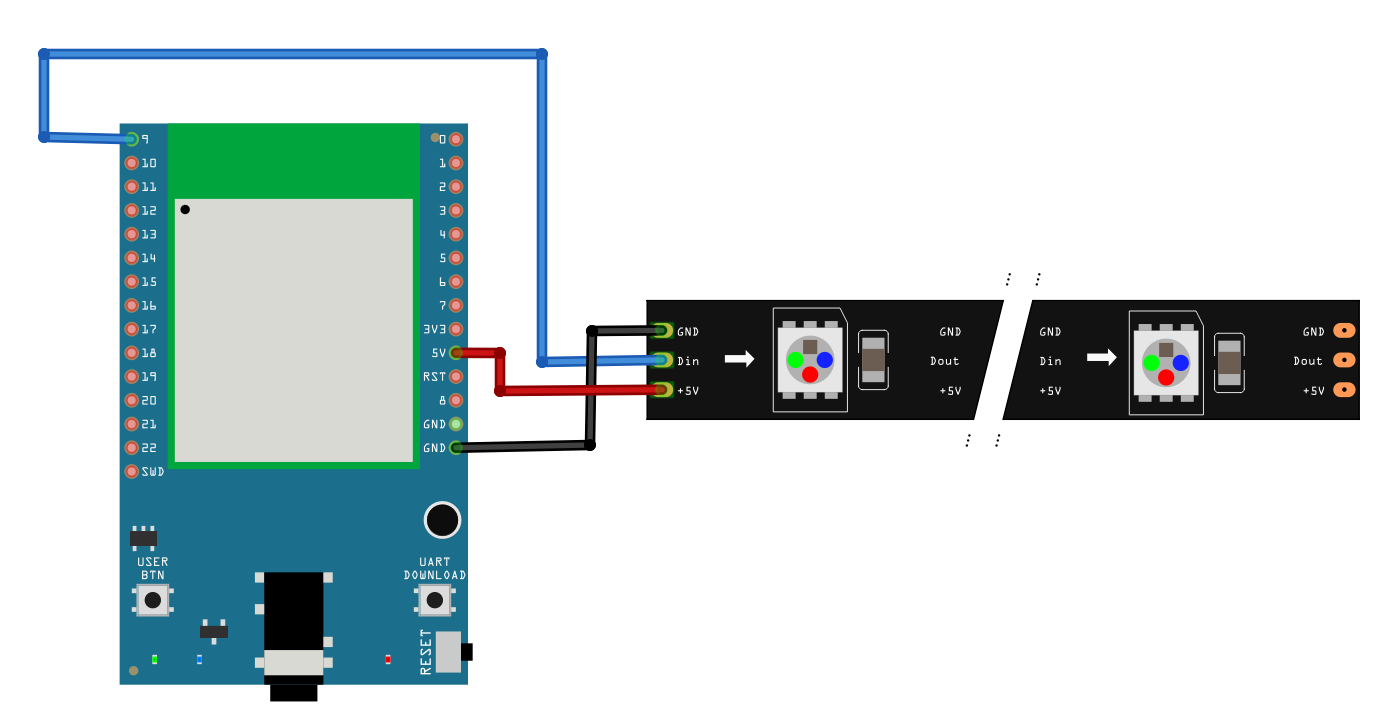

AMB23 接線圖:

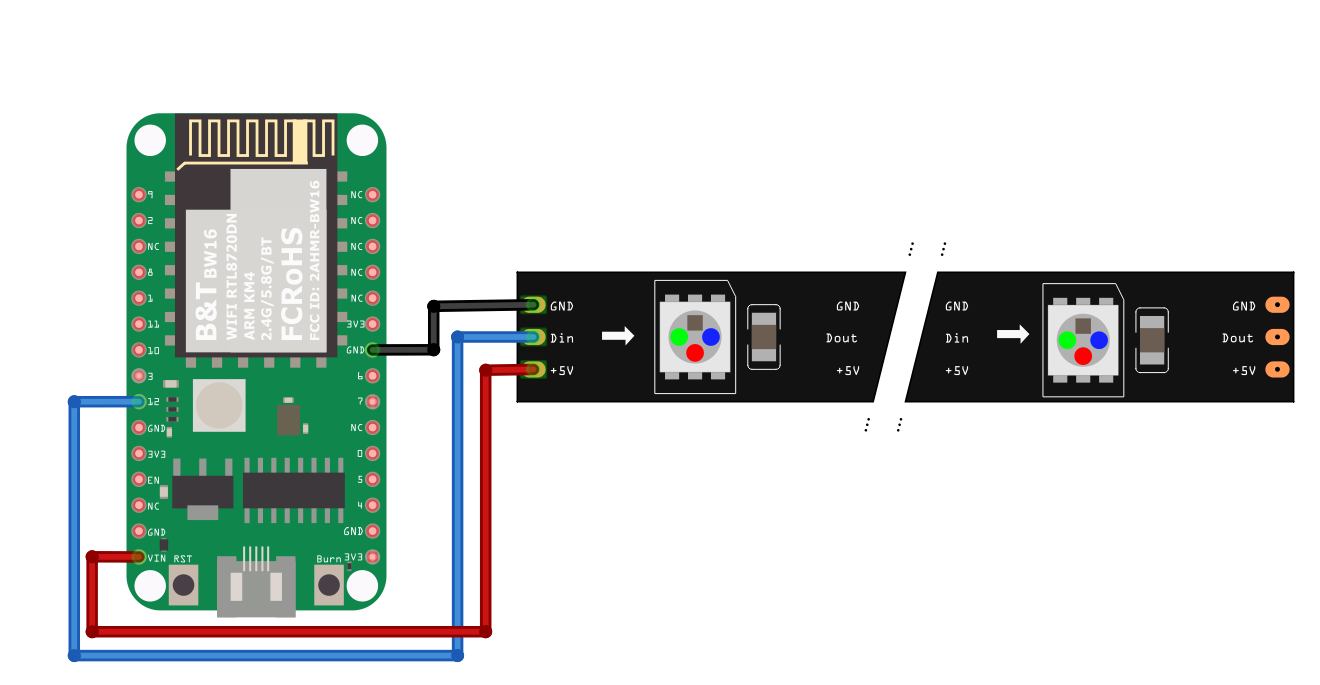

BW16 接線圖:
要創建具有多種不同顏色的不同燈光圖案，請使用 WS2812B_Patterns範例。

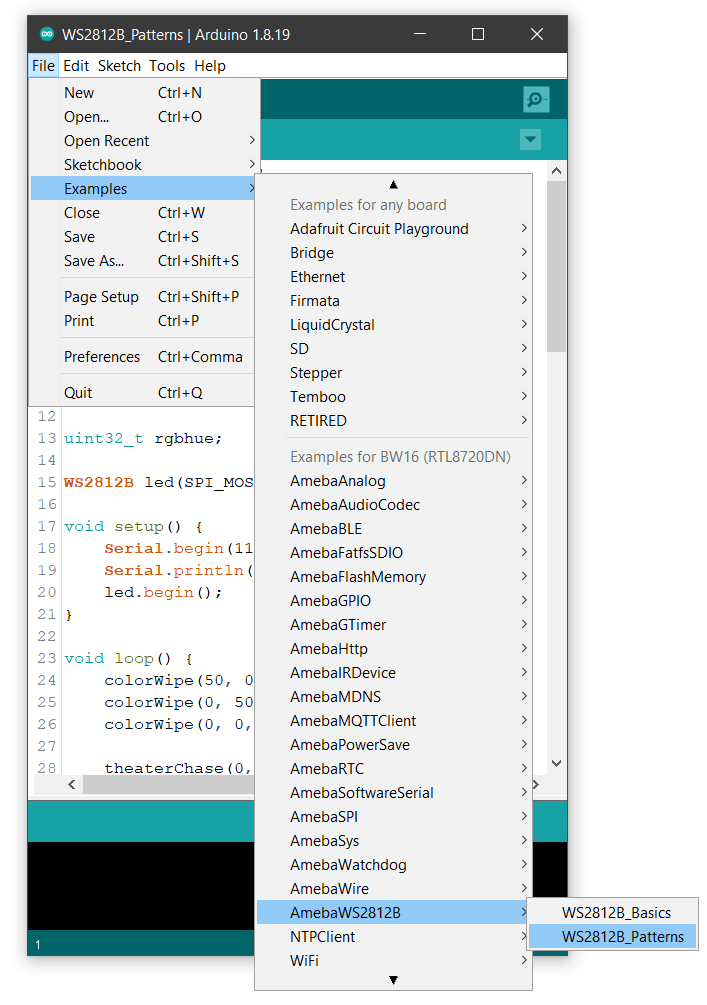

在 “File” → “Example” → “AmebaWS2812B” → “WS2812B_Patterns” 中打開範例。

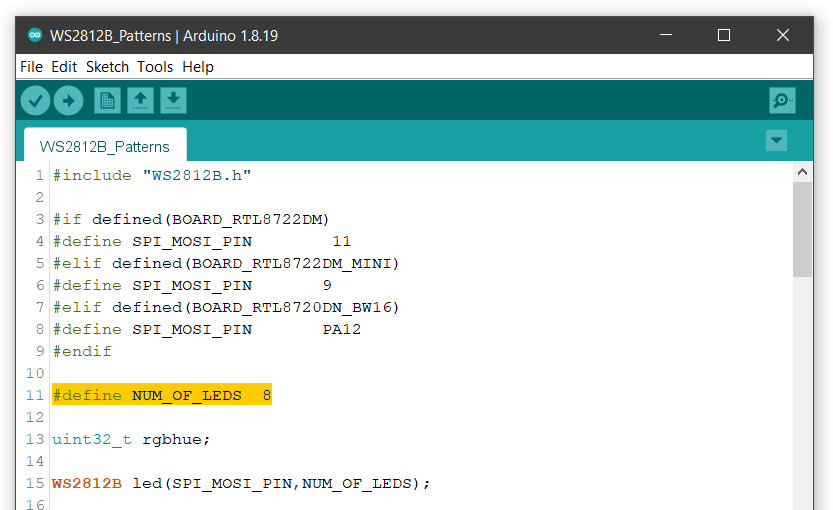

在代碼中，將 NUM_OF_LEDS 修改為您已連接的 LED 數量。

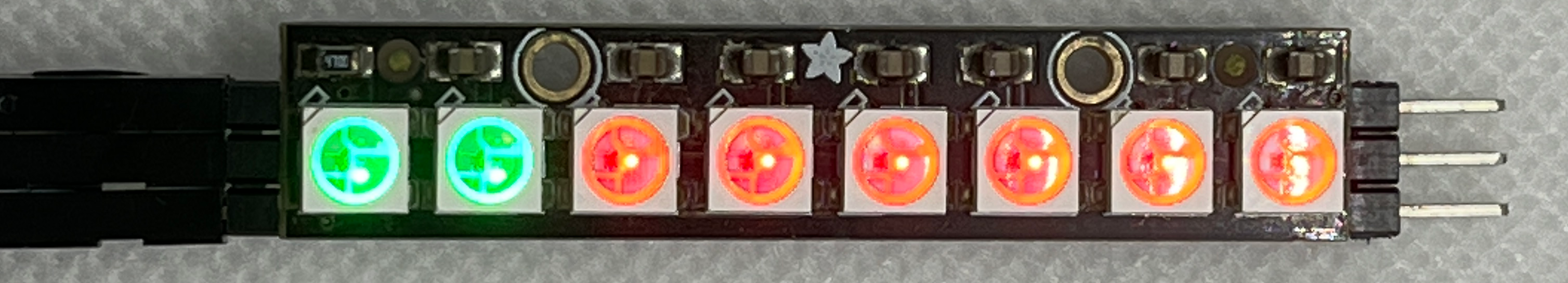

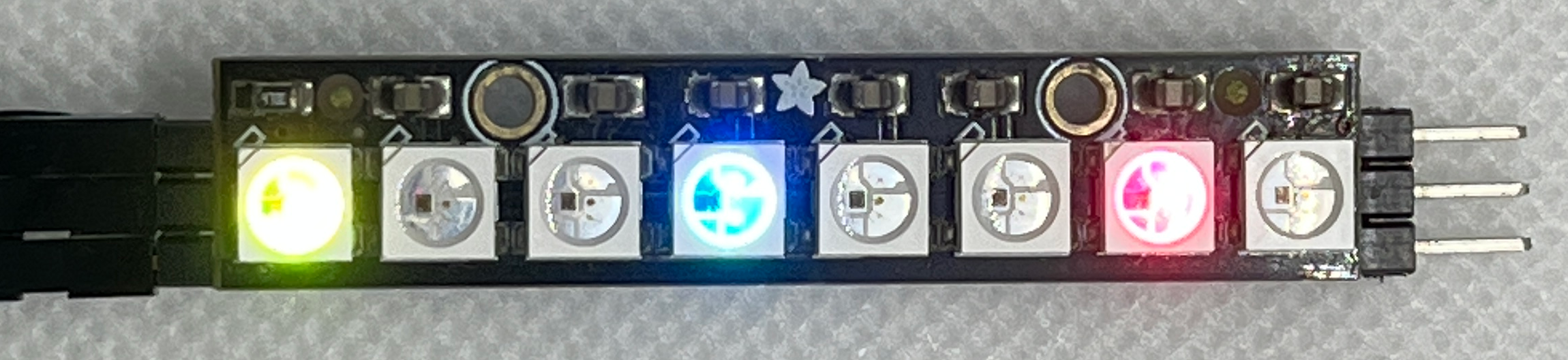

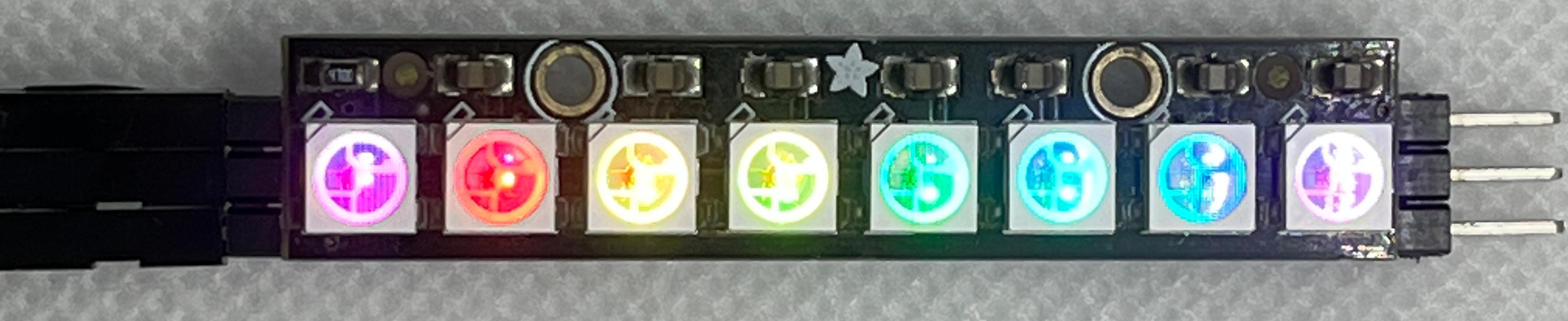

接下來編譯並上傳到 Ameba，然後按重置按鈕。 您將看到 WS2812B 循環顯示多種不同的光圖案造型。
程式碼説明
【1】WS2812B 文件：
