UART - 為 UART 通信設置回調函數

材料準備

  • AmebaD [AMB21 / AMB22 / AMB23 / BW16] x 1

  • USB-TTL 適配器 x 1

範例説明

這個例子展示瞭如何為UART通信設置一個回調函數來處理UART數據。
本例需要一個USB到TTL的適配器。確保已安裝驅動程序並如圖將其連接到Ameba板上。

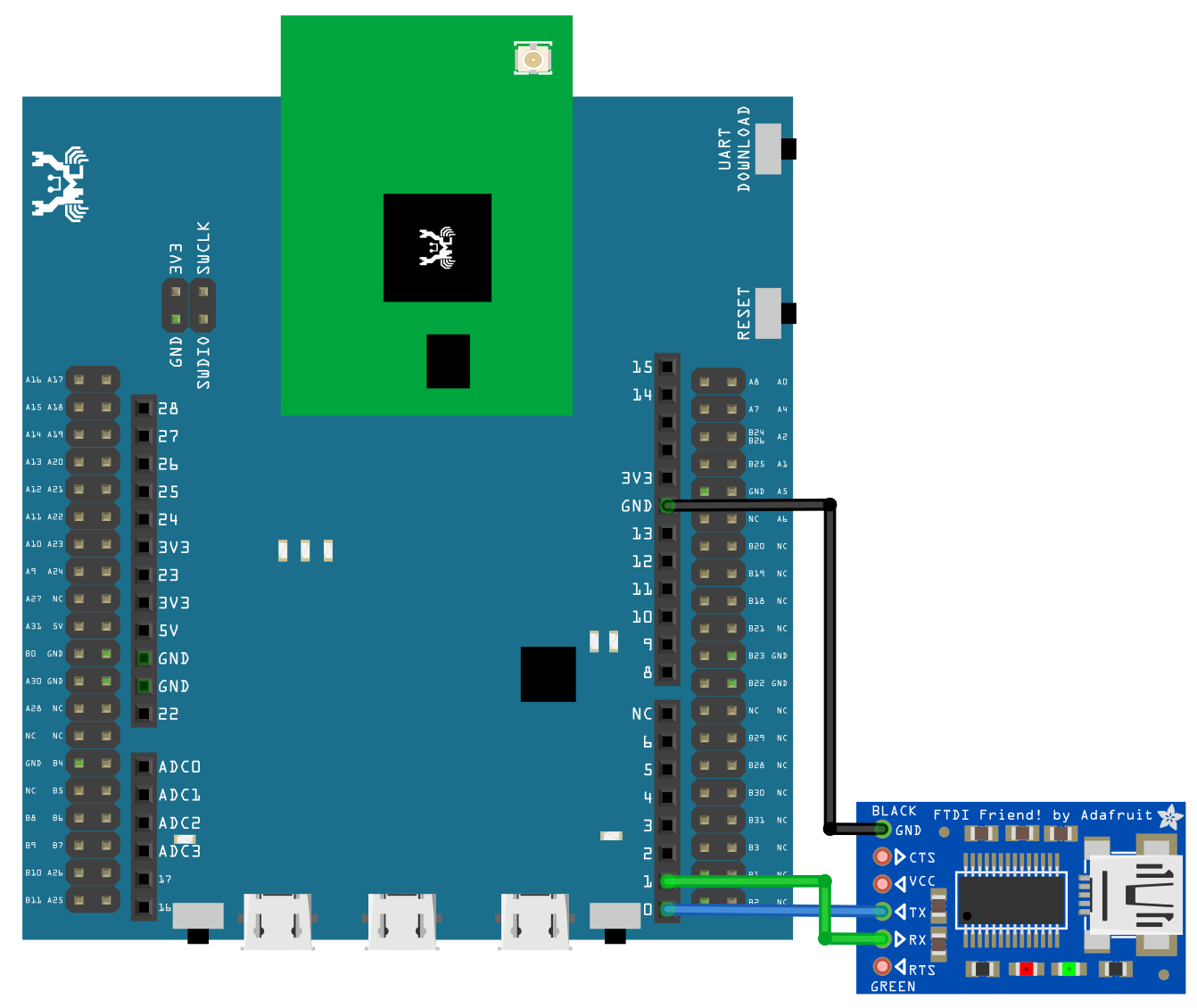

AMB21 / AMB22 接線圖:

1

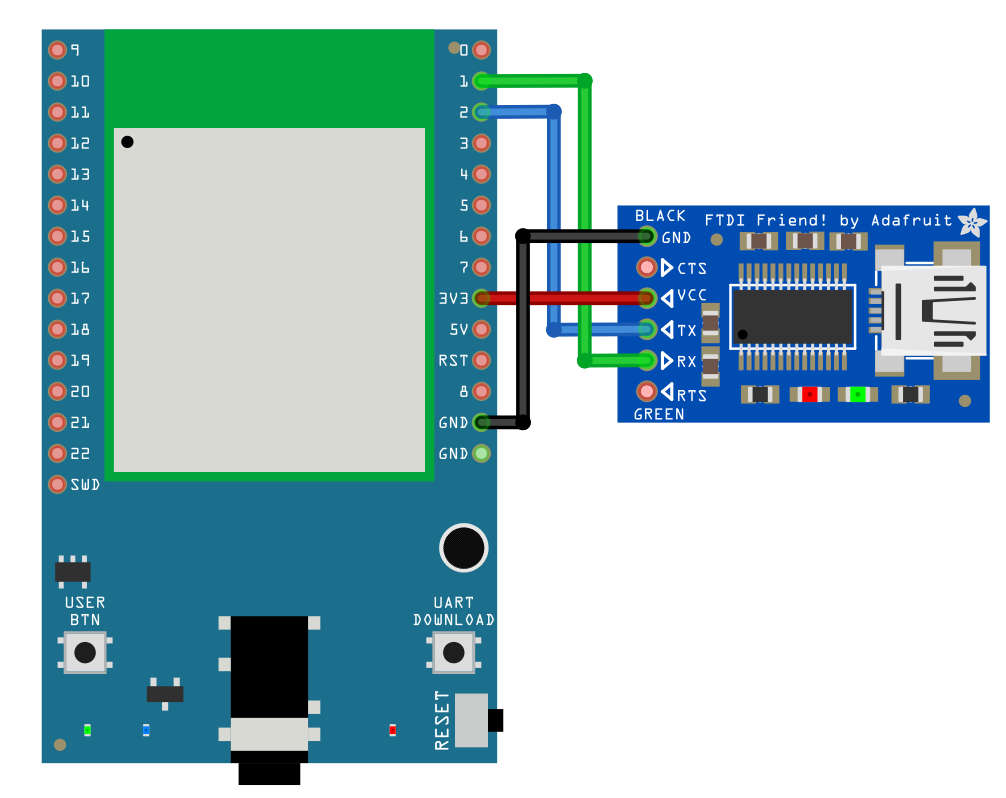

AMB23 接線圖:

1-1

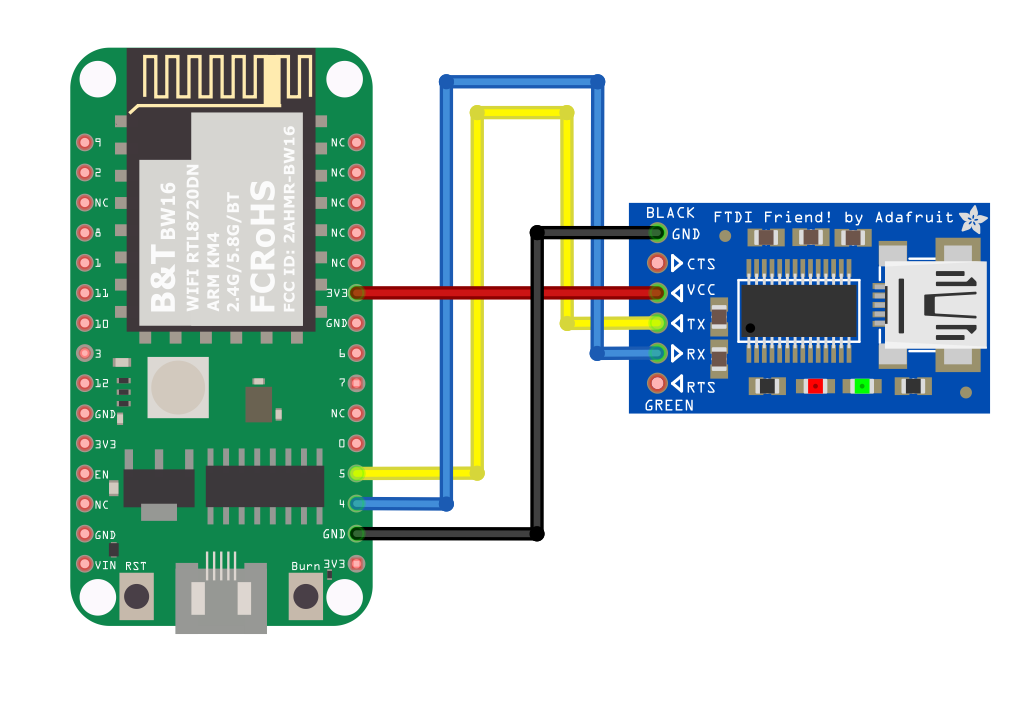

BW16 接線圖:

1-3

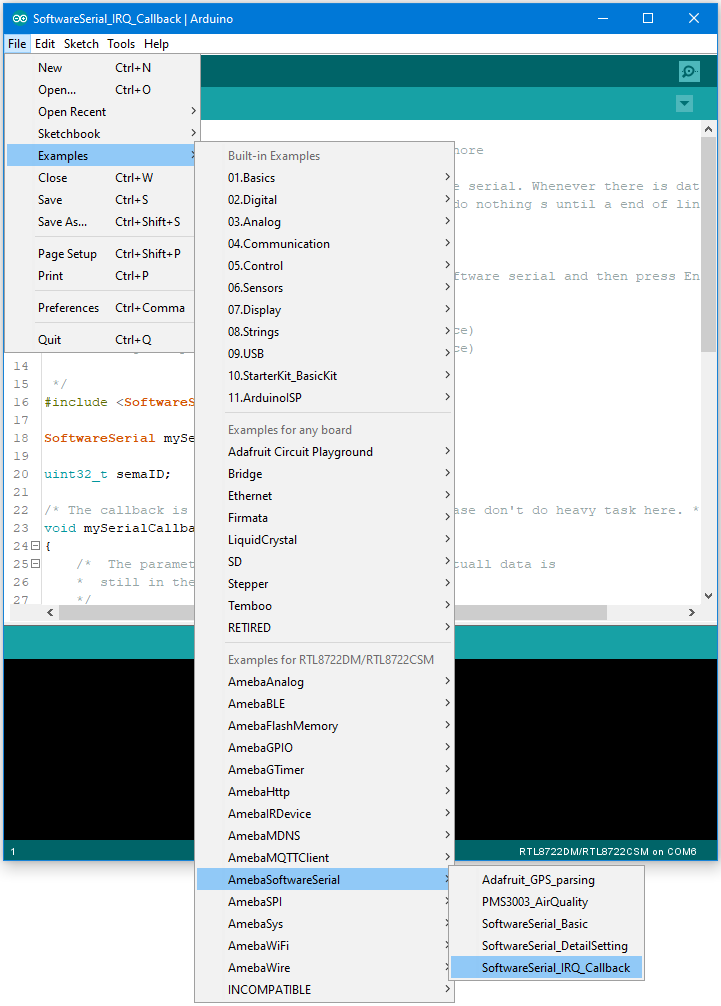

打開示例”File” -> “Examples” -> “AmebaSoftwareSerial” -> “SoftwareSerial_Irq_Callback”

2

上傳代碼並在上傳完成後按下Ameba上的reset按鈕。
接下來，使用串口終端程序，如TeraTerm或PuTTY，打開一個串口，並根據設置對其進行配置。確保串行端口號對應於USB到TTL適配器。

  • Speed: 38400

  • Data: 8 bit

  • Parity: none

  • Stop bits: 1 bit

  • Flow control: none

3

當串行口打開後，在串口終端中輸入並按回車鍵，就會看到相應的輸出。

4

程式碼説明

mySerial.setAvailableCallback (mySerialCallback); 用於將函數mySerialCallback設置為軟件串行的回調函數。當接收到新字符時，回調函數檢查該字符是否與enter鍵相對應，如果返回值為真，則釋放信號標，從而允許主循環打印出之前接收到的所有字符。
