IR - 傳送 IR NEC 原始數據並解碼
材料準備
AmebaD [AMB21 / AMB22 / AMB23 / BW16 ] x 2

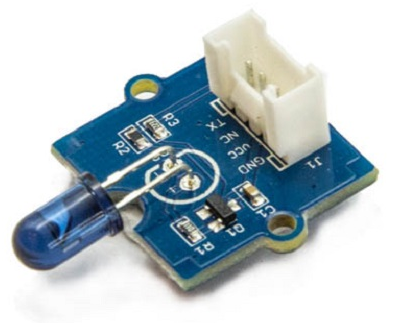

Grove – 紅外線發射器 x1 (Figure 1)

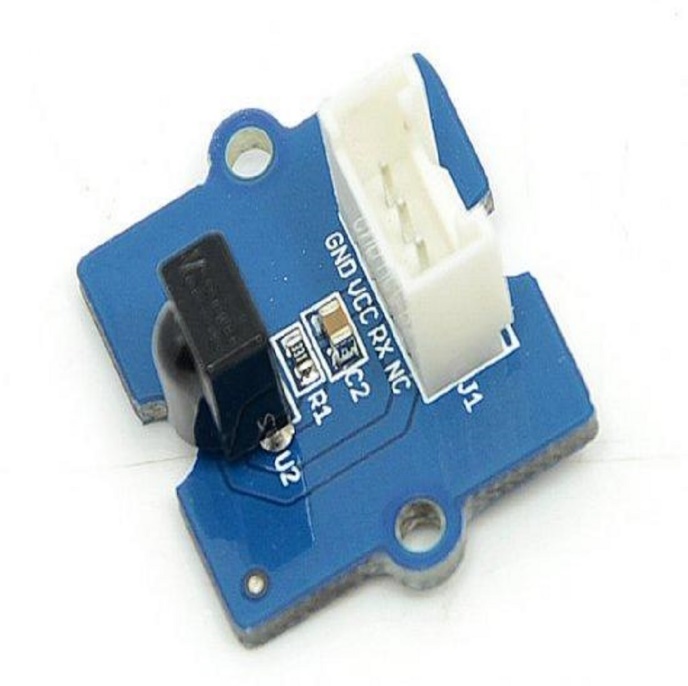

Grove – 紅外線接收器 x1 (Figure 2)
範例説明
在此範例中，我們使用兩個Ameba RTL8722模塊，它們分別與紅外線（IR）發射器和IR接收器連接，以發送和接收IR NEC 原始數據。
圖一: Grove – 紅外線發射器
圖二: Grove – 紅外線接收器
Mark: 特定時間發送脈衝
Space: 特定時間不發送脈衝

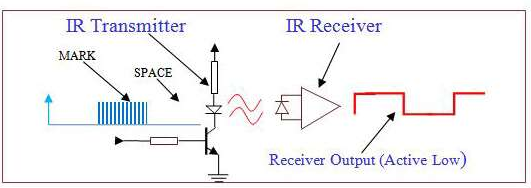

圖三: 典型的紅外線發射和接收設置實作
有關更多詳細信息，請參閱SB-Projects的主題 IR Remote Control Theory 學習IR遙控器操作的理論以及IR協議說明。 在此範例中，我們將使用NEC（Now Renesas，也稱為日語格式）作為傳輸協議。」
8位元地址和8位元命令長度。
具擴展模式，地址長度加倍。
為了確保可靠性，發送兩次地址和命令。
調節脈衝距離。
載波頻率為38kHz。
Bit Time為1.125ms或2.25ms。
圖四: NEC 調節
由於總共將傳輸32位元數據包含標頭和結束位元 (圖五)。如果我們在時間範圍內拆開數據，將有（2 + 32）x 2 +1 = 69個要傳輸的 “ marks ” / “ spaces ”（圖六），形成原始NEC數據在Arduino “ *.ino ” 文件中進行傳輸。關於如何獲得原始數據代碼的細節， 可以參考 Ken Shirriff’s 的 博客
圖五: 完整NEC數據的樣本（1或0）
圖六: NEC 原始完整數據的樣本(us)
圖七和圖八顯示了AMB21 / AMB22板的紅外發射器和接收器的引腳配置。

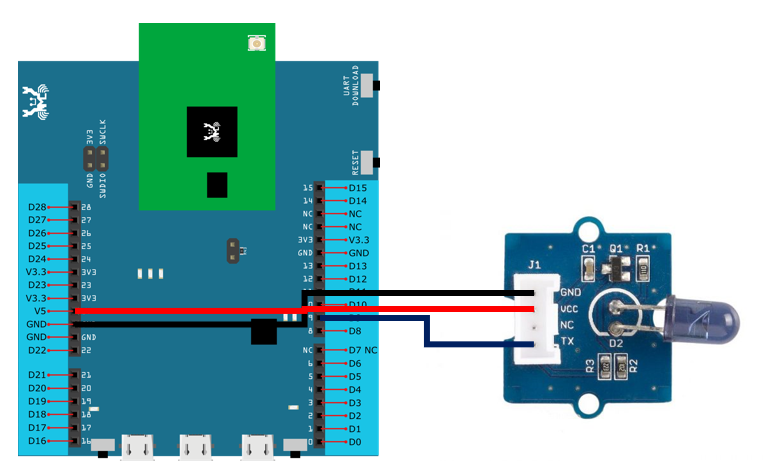

圖七: 紅外發射器和AMB21 / AMB22的引腳配置

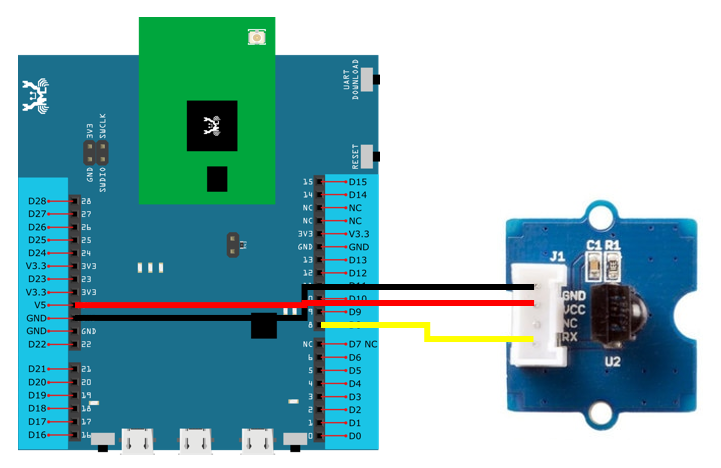

圖八: 紅外接收器和AMB21 / AMB22的引腳配置
图九和图十显示了BW16板的红外发射器和接收器的引脚配置。

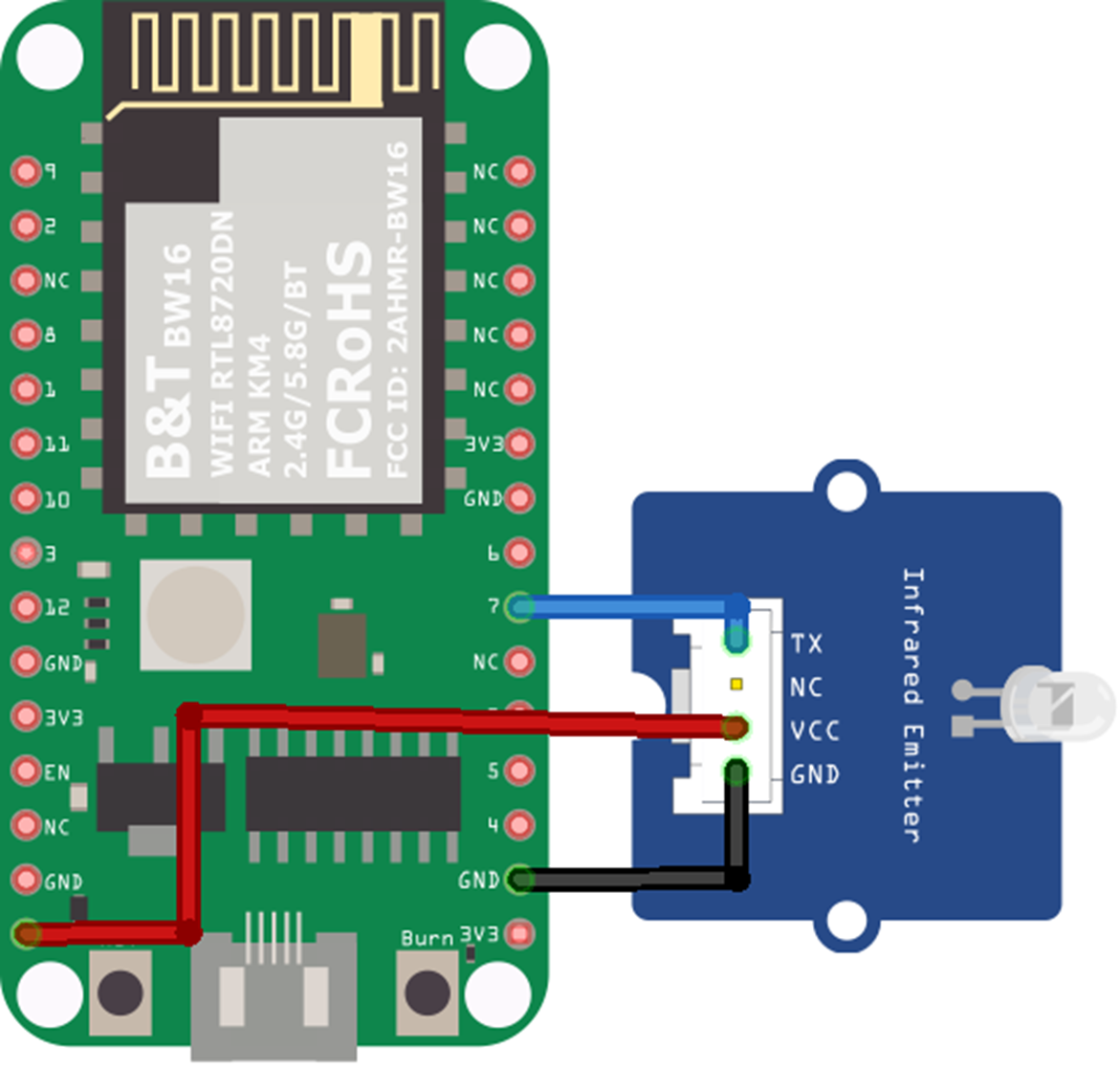

图十一: 红外发射器和BW16的引脚配置

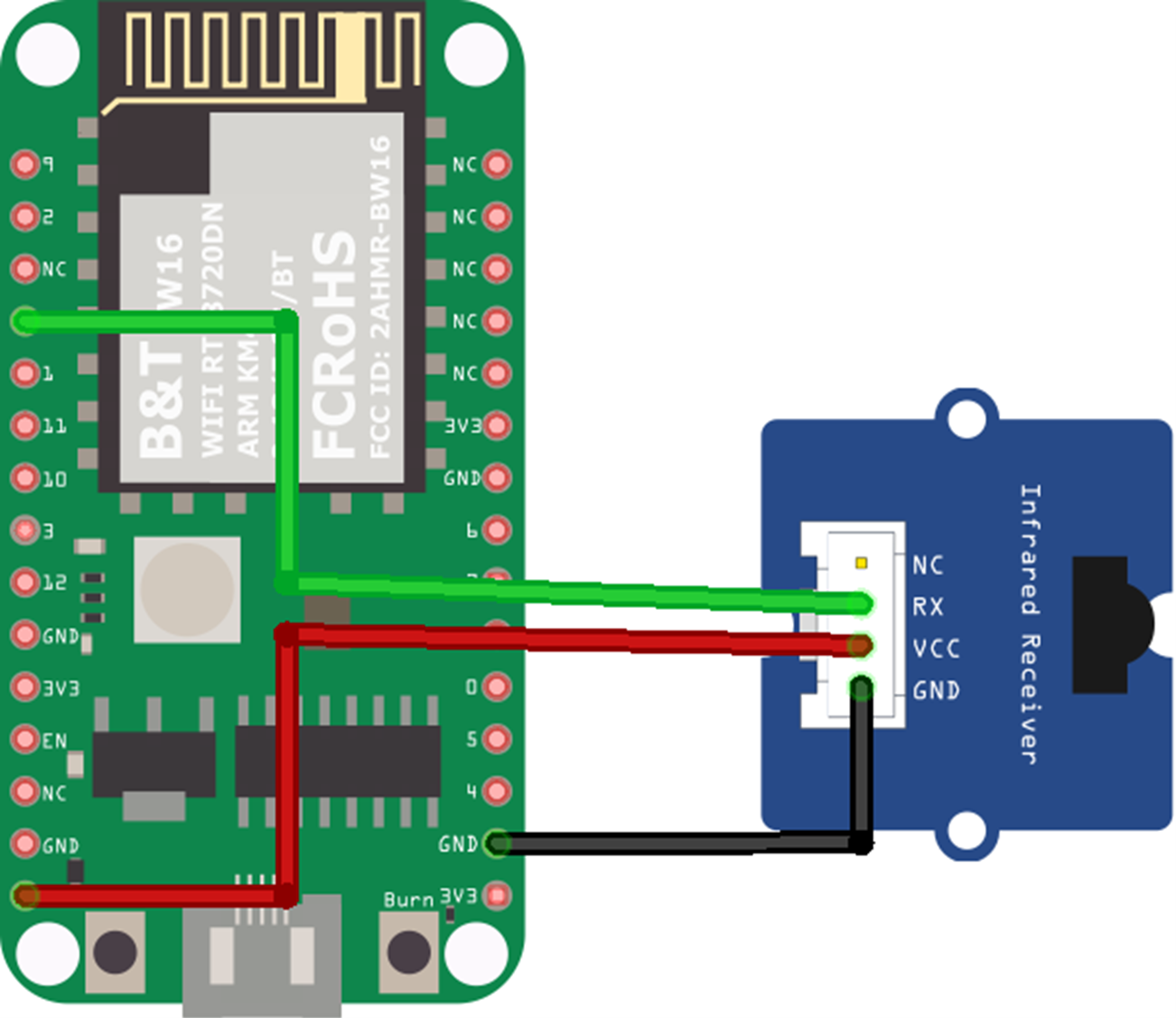

图十二: 红外接收器和BW16的引脚配置
正確設置連接後，我們將介紹此範例的編碼部分。 首先，確保在Arduino IDE中選擇了正確的Ameba開發板：“Tools”->“Board”。

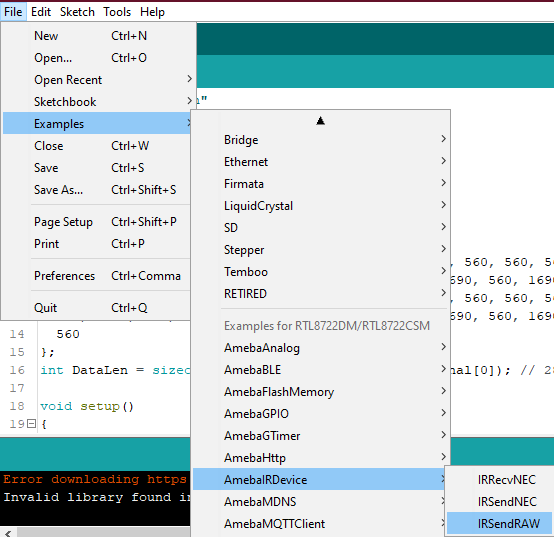

在“File”->“Examples”->“ AmebaIRDevice”->“ IRSendRAW”中打開“ IRSendRAW”範例（圖十一），並將其上傳到與IR Emitter連接的第一塊板上：
图十一: IRSendRaw 与 IRRecvNEC 的范例位置
成功上傳IRSendRaw的範例代碼後，您可能需要從“File”->“Examples”->“ AmebaIRDevice”->“ IRRecvNEC”上傳與IR接收器連接的第二塊板的IRRecvNEC範例。

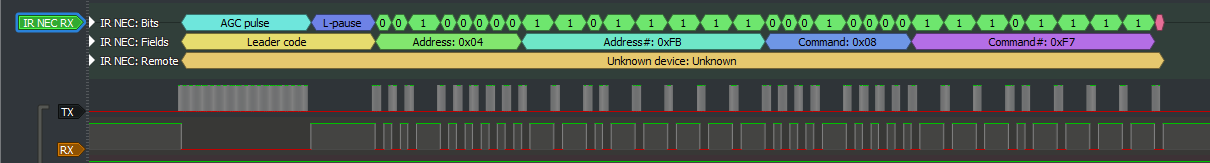

打开IR接收器的serial monitor并按两块开发板上的重置按钮后，将每3秒接收一次数据“ 48”（由于具有delays（）函式，因此不必强制等待）。解码来自接收引脚D8的信号并使用逻辑分析仪和脉冲视图发送引脚D9（图十二）后，使用IR NEC协议解码接收数据后，结果也显示为“ 48”。
图十二: 发送和接收引脚的脉冲视图结果
程式碼説明
