BLE - HID 鍵盤

材料準備

  • AmebaD [AMB21 / AMB22 / AMB23 / BW16] x 1

  • 支援 BLE 的設備 [Windows / Linux / MacOS / Android]

範例説明

介紹

在此範例中，RTL8722 開發板用來模擬使用 BLE 連接的 HID 鍵盤。

步驟

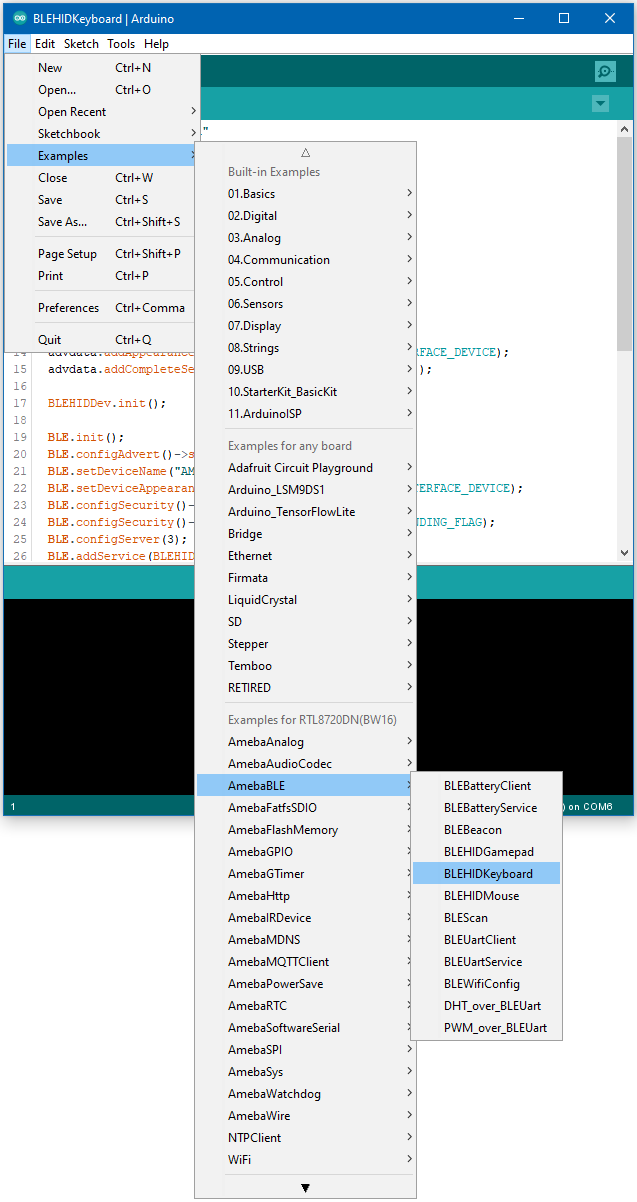

打開範例，”Files” -> “Examples” -> “AmebaBLE” -> “BLEHIDKeyboard”

1

上傳代碼並在上傳完成後按重置按鈕。
重置完畢後，開發板將開始藍牙廣播“AMEBA_BLE_HID”。 此時可以在有支援 BLE 的設備上，掃描並連接到開發板。
在繼續之前，您應該確保連接過程已完成。

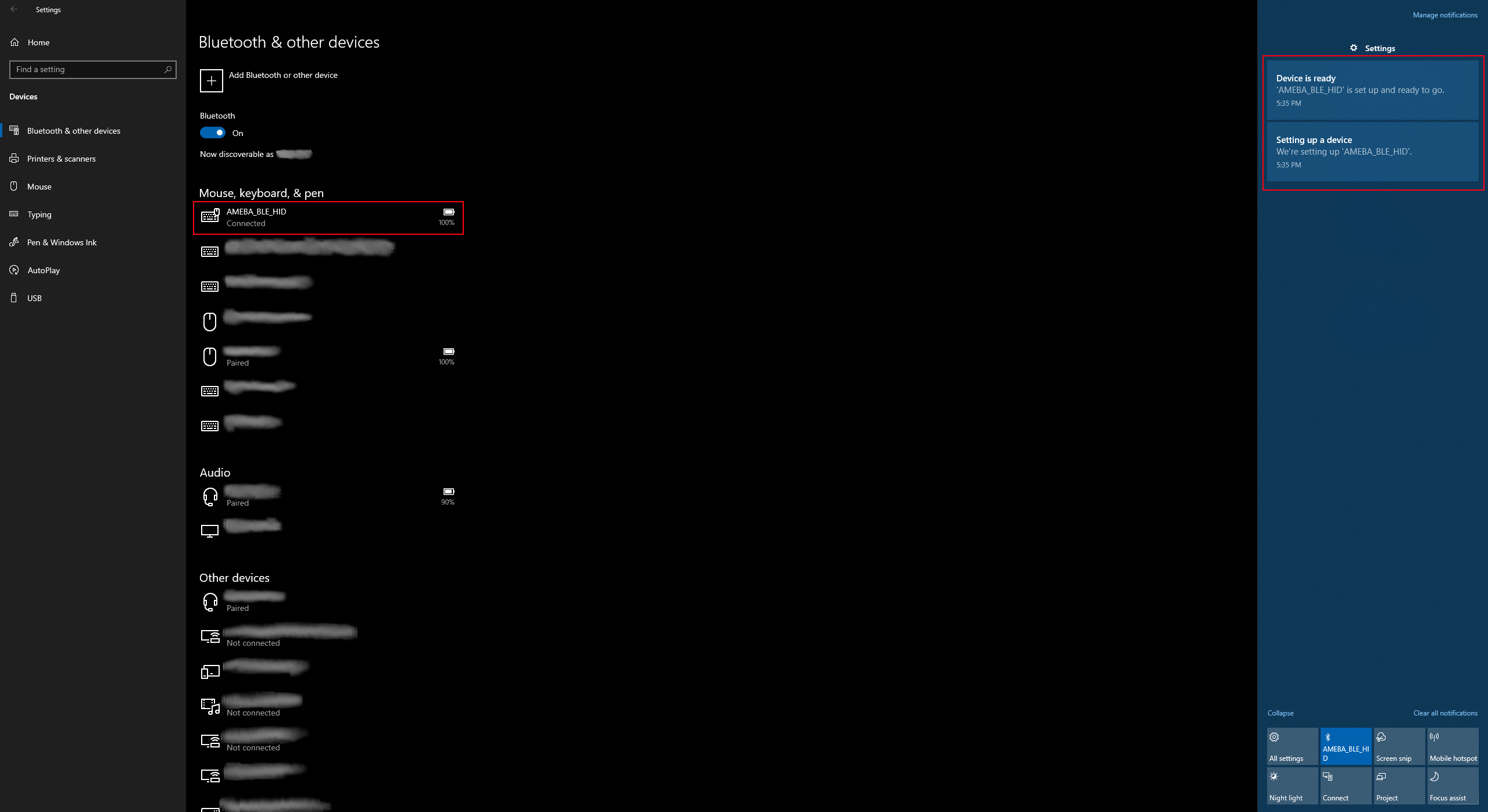

在 Windows 上，確保任何驅動程序已完成安裝，並且在藍牙選單中的“Mouse, keyboard & pen”類別中找到已連接的開發板。

2

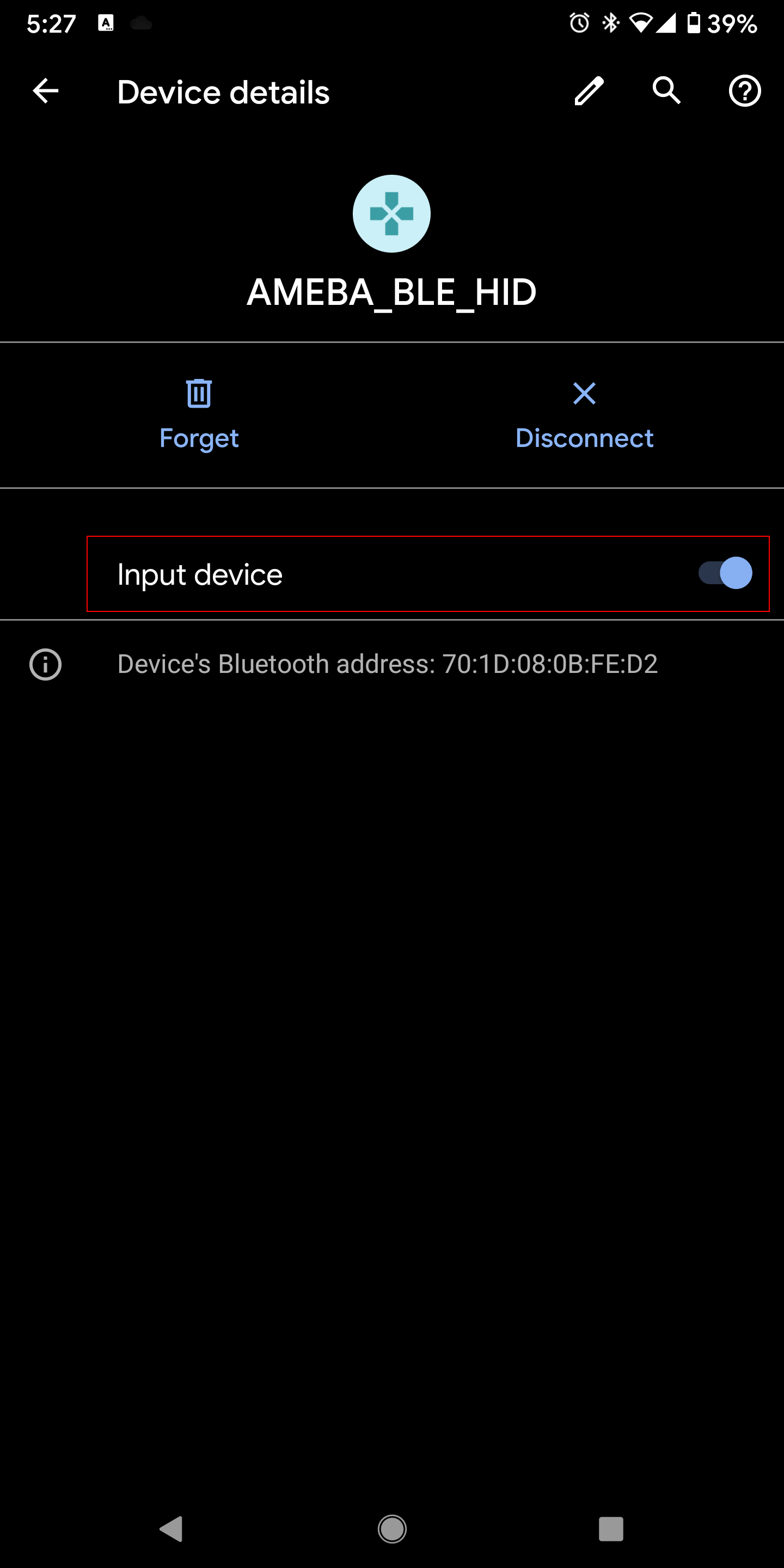

在 Android 上，確保為開發板啟用“Input device”。

3

藍牙連接過程完成後，開發板準備將鍵盤訊號發送到設備。將引腳 8 連接到 3.3V 開始發送，連接到 GND 來停止。

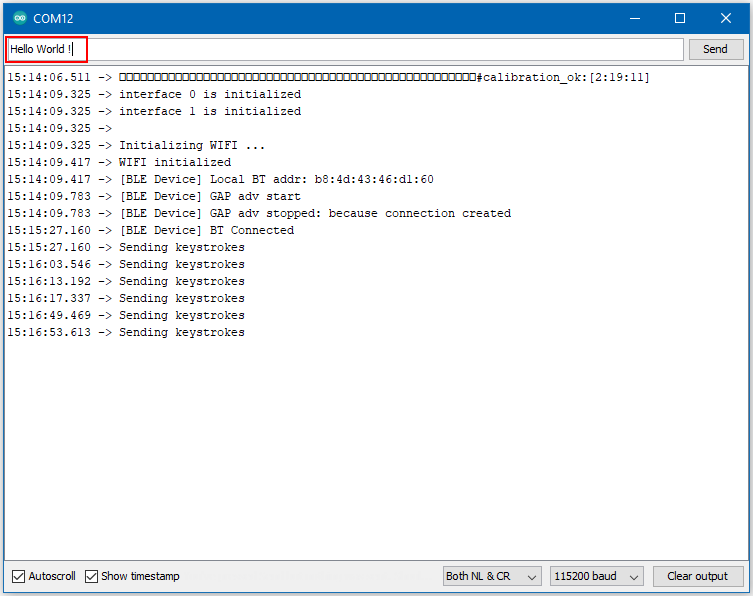

您應該可以看到“Hello World！”文字。

4
