SPI - 将 PM2.5 的数值显示在 ILI9341 TFT LCD 上

若您对SPI还不太熟悉，请参考 SPI 介绍

范例准备

  • AmebaD [AMB21 / AMB22 / AMB23 / BW16] x 1

  • ILI9341 TFT LCD with SPI interface x 1

  • Plantower PMS3003 or PMS5003 x 1

范例说明

这个范例整合UART的侦测PM2.5的范例，并将结果显示在LCD上
AMB21 / AMB22 与 QVGA 的接线如下图：
(注意：要注意PM2.5使用5V的电压）

1

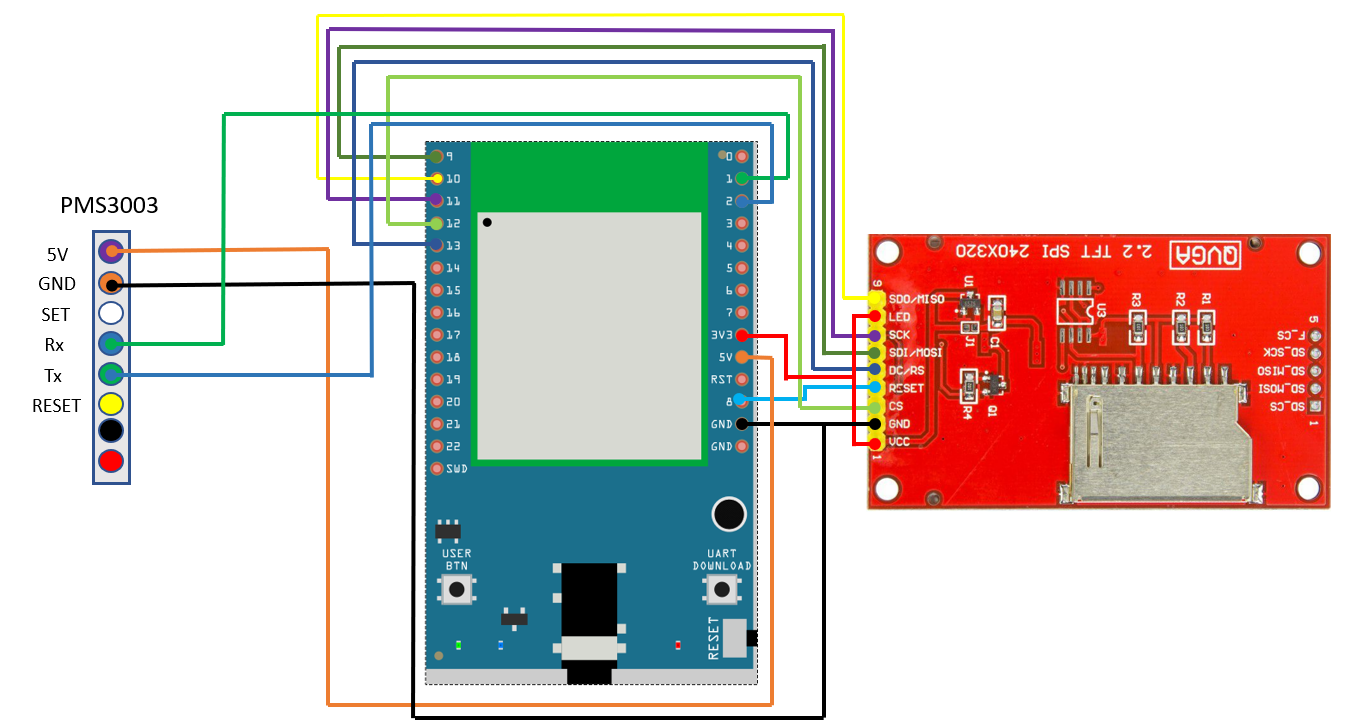

AMB23 与 QVGA 的接线如下图：

1-1

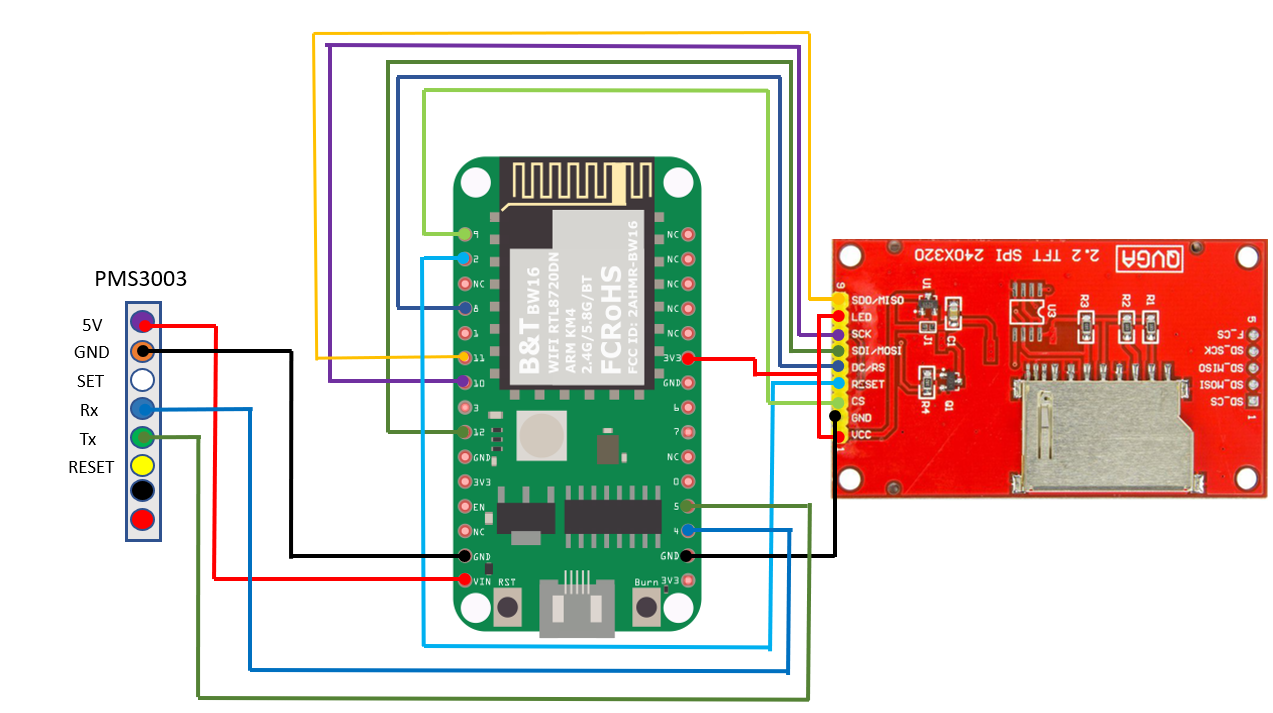

BW16 与 QVGA 的接线如下图：

1-3

AMB21 / AMB22 与 Adafruit 2.8” TFT LCD 的接线如下图：

2

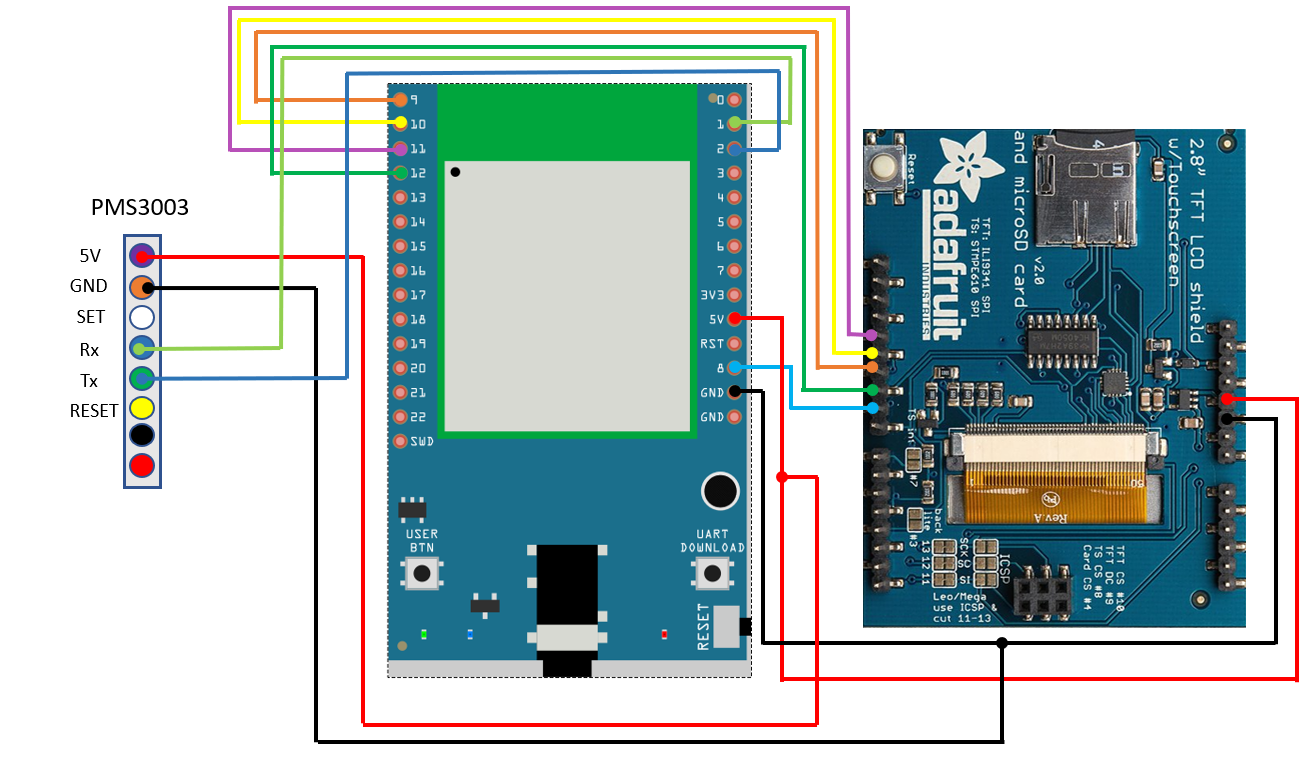

AMB23 与 Adafruit 2.8” TFT LCD 的接线如下图：

2-2

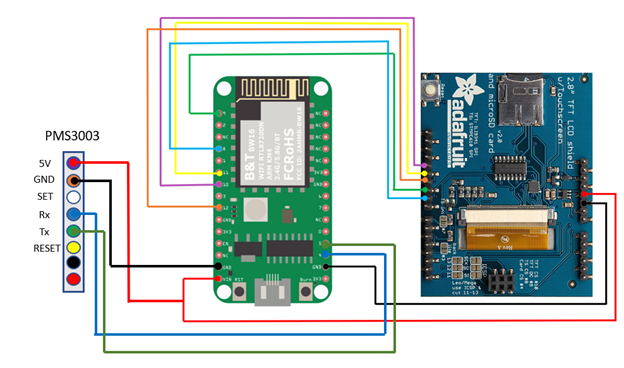

BW16 与 Adafruit 2.8” TFT LCD 的接线如下图：

2-4

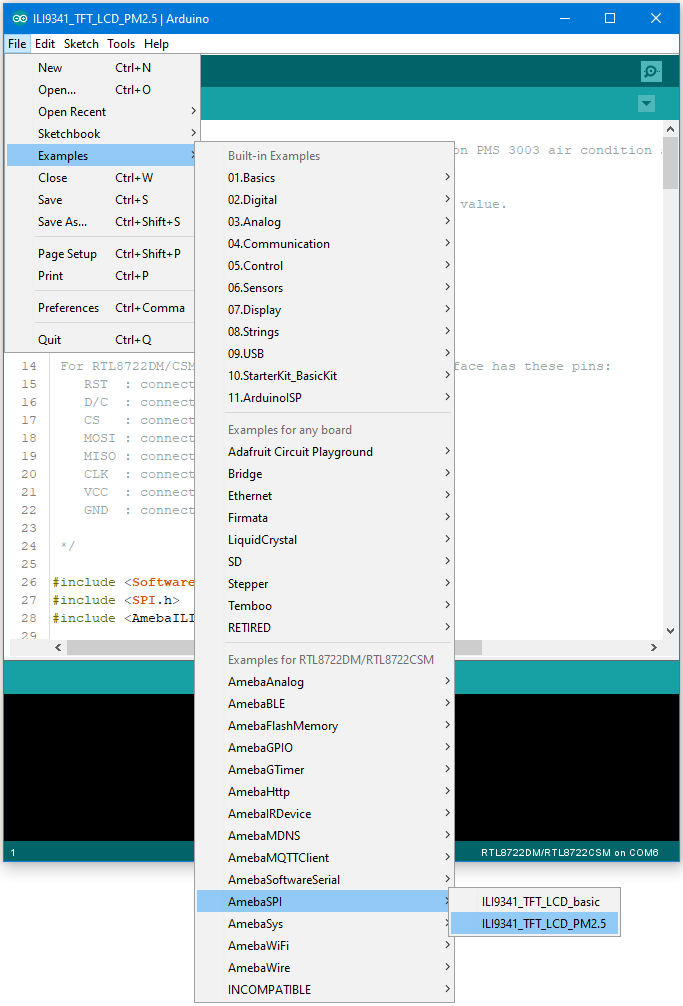

然后打开范例, “Files” -> “Examples” -> “AmebaSPI” -> “ILI9341_TFT_LCD_PM2.5”

3

编译并上传到Ameba，完成之后按Reset按钮

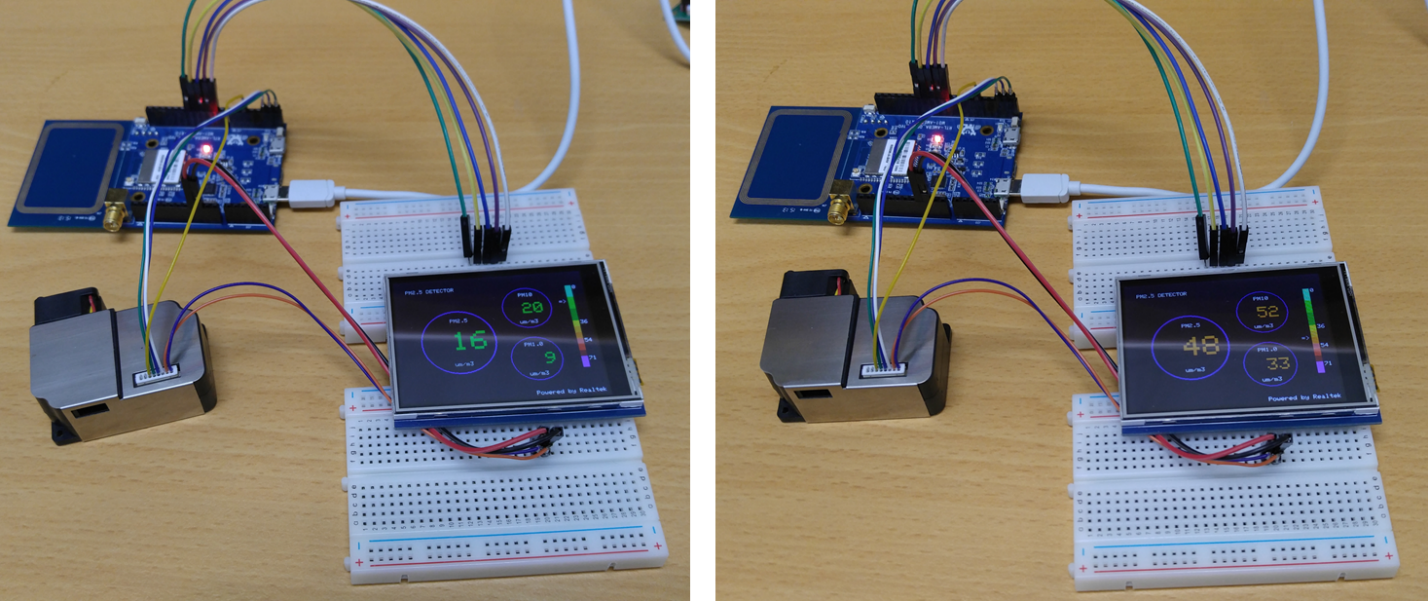

在萤幕上会看到PM1.0、PM2.5、PM10的数值

4

程式码说明

这个范例先将萤幕转向90度然后绘出不会变动的部份，像是圆圈，量尺，标题文字等等等量到数字时再印到圆圈中间。量尺旁的箭标则是要先清掉之前的箭标，再画新的上去
